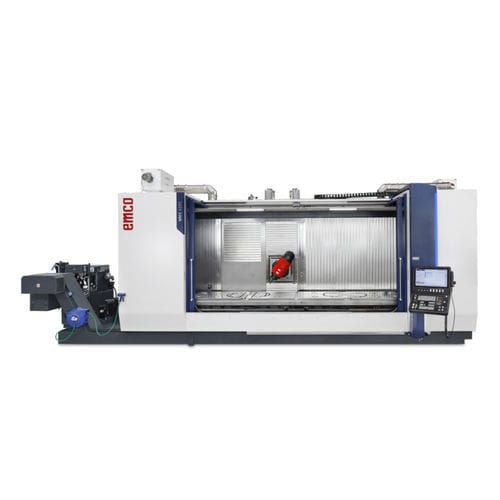

立柱移动式CNC加工中心 MMV 42004-5轴立式BT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 4-5轴
- 卧式／立式
- 立式
- 结构
- 立柱移动式
- 主轴头
- BT40, HSK A-63, HSK-100-A, HSK-63
- 工具数量
- 40工具, 60工具, 120工具
- 其他特性
- 高性能, 刚性, 模块化
- X轴
4,200 mm
(165 in)- Y轴
1,000 mm
(39 in)- Z轴
980 mm
(39 in)- 转速
最少: 50 rpm
(314 rad.min-1)10,000 rpm
(62,832 rad.min-1)最多: 18,000 rpm
(113,097 rad.min-1)- 输出功率
46 kW
(62.54 hp)- X轴进给速度
60,000 mm/min
(39 in/s)- Y轴进给速度
40,000 mm/min
(26 in/s)- 最大台面负荷
6,000 kg
(13,228 lb)- 工具重量(最大)
8 kg, 20 kg
(17.6 lb, 44.1 lb)- 总重量
29,000 kg
(63,934.06 lb)- 整体长度
9,615 mm
(378.5 in)- 整体宽度
5,350 mm
(210.6 in)- 总高度
3,580 mm
(140.9 in)
产品介绍
亮点
/ 灵活的模块化结构和符合人机工程学的、有吸引力的设计
/ 可提供3轴、4轴或5轴版本
/ 高性能的电主轴
/ 刚性的线性滚子导轨，尺寸为55（X轴）。
/ Y轴和Z轴上有直接驱动的滚珠丝杠，操作精确而安静
/ X轴采用齿轮齿条式驱动
/ 集成的圆台和B轴带有扭矩电机
/ 灵活配置的刀库系统
/ 最先进的控制系统SIEMENS 840D sl HEIDENHAIN TNC 640
/ EMCONNECT用于西门子840D sl
/ 理想的性价比
/ 在欧洲中心地带制造
选件
/ 工件和刀具测量
/ 通过主轴的冷却剂
/ 自动门
/ 夹持系统的液压装置
/ 第二台集成旋转工作台，用于摆式操作的5轴加工
/ 铣削主轴的热补偿
/ 带有高压泵的冷却液过滤系统
/ 通过圆台的旋转联接
---
