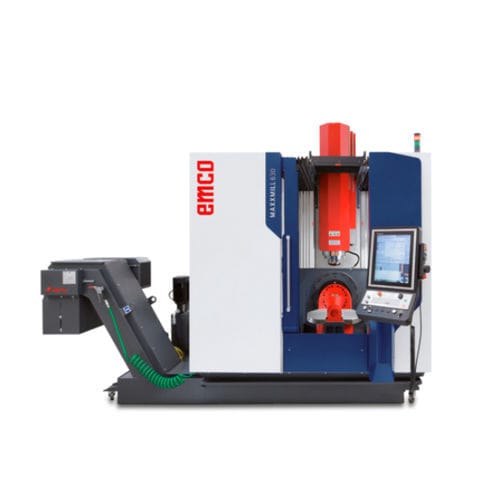

5轴加工中心 MAXXMILL 630立式用于金属立柱
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 加工材料
- 用于金属
- 结构
- 立柱, 旋转台式
- 工具数量
- 30工具, 60工具, 90工具
- 其他特性
- 高精度, 紧凑型, 直接传动, 可自动更换工具
- X轴
550 mm
(21.65 in)- Y轴
460 mm
(18.11 in)- Z轴
450 mm
(17.72 in)- 转速
最多: 15,000 rpm
(94,248 rad.min-1)最少: 50 rpm
(314 rad.min-1)- 输出功率
20 kW
(27.19 hp)- 工作台旋转(C轴)
360 °
- X轴进给速度
15 m/min
- Y轴进给速度
15 m/min
- Z轴进给速度
15 m/min
- 最大台面负荷
200 kg
(441 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 放置精度
10 µm
- 重复精度
4 µm
- 换刀时间
2 s
- 总重量
6,500 kg
(14,330.05 lb)- 整体长度
2,630 mm
(103.5 in)- 整体宽度
3,200 mm
(126 in)- 总高度
2,900 mm
(114.2 in)
产品介绍
EMCONNECT - 数字过程助理（Sinumerik ONE）
亮点
来自西门子或海德汉的尖端控制技术
630 x 500 毫米（24.8 x 19.6 英寸）的大型旋转工作台提供高稳定性和高精度
最佳排屑效果
欧洲中心制造
旋转工作台具有 630 x 500 毫米（24.8 x 19.6 英寸）的大夹紧区域，可承受高达 250 千克（551.1 磅）的负荷。这样就可以简单地加工边缘尺寸为 445 x 445 x 290 毫米（17.5 x 17.5 x 11.4 英寸）的工件。工作台的特殊形状允许主轴靠近工作台中心。
B 轴的移动范围为 +/- 100°，与其他制造商的大多数产品相比，B 轴提供了更大的工作区域。C 轴可以 360° 无限旋转。
选项/附件
用于预调、破损检查和轮廓测量工具的激光装置
安装在机床工作台上的光栅可扫描刀具边缘，并自动将数值存入刀具偏置存储器，以便进一步处理。
自动工件测量
工件由安装在主轴上的红外测量探头自动测量。测量循环接管数值。
通过内部冷却液供应提高冷却液压力
带有 20 巴冷却液泵的旋转导轨可冷却主轴和刀具。
软件/控制
带 Operate 功能的 Sinumerik ONE
Sinumerik ONE 是通用、灵活的数控系统。它具有广泛的功能，几乎适用于所有技术。Sinumerik ONE 在动态性、精度和网络集成性方面树立了标准。
---
