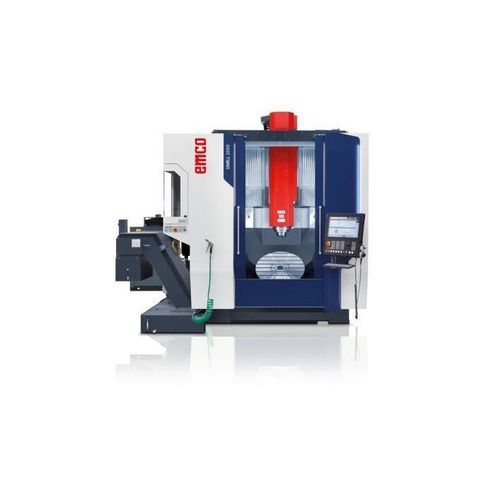

5轴数控铣床 UMILL 1000

通用带有分度台立柱移动式

产品亮点: - 门式结构的五轴联动加工 - 优异的热稳定性 - 高精度的通用加工中心 - 具有最佳可达性的现代移动立柱概念 - 配备扭矩电机、直接测量系统的坚固旋转倾斜工作台，Ø 800 mm的尺寸提供高稳定性和精度 - 宽广的旋转范围 +/-125° - X-Y-Z的标准线性刻度 - 来自西门子或海德汉的尖端控制技术 - Sinumerik的EMCONNECT可用 - 丰富的选项，如60 / 90工具站杂志 - 最佳的切屑去除 - 灵活的自动化（前端） 技术数据: - 工作区域: - X/Y/Z行程: 900 mm / 1000 mm / 700 mm - 主轴鼻端距离: 170 / 870 mm - 轴进给速度: 15 m/min - X/Y/Z的快速运动速度: 50 m/min - 工作台: 1000 kg - 夹紧区域: 800 x 800 mm - 最大工作台负载: 1000 kg - 电机主轴: - 最大速度: 50 - 15000 rpm - 驱动功率: 38 kW - 最大扭矩: 138 Nm - 工具更换: - 工具站数量: 30 (60/90) - 最大工具直径: 80 mm - 最大工具长度: 350 mm - 一般数据: - 尺寸 (LxWxH): 3450 x 4750 x 3630 mm - 机器重量: 18000 kg 机器亮点: - 门式结构的五轴联动加工 - 优异的热稳定性和高精度的通用加工中心 - 具有最佳可达性的现代移动立柱概念 - 宽广的旋转范围 +/-125° - X-Y-Z的标准线性刻度 - 来自西门子或海德汉的尖端控制技术 - Sinumerik的EMCONNECT可用 - 丰富的选项，如60 / 90工具站杂志 - 最佳的切屑去除 - 灵活的自动化（前端） 软件/控制: - Sinumerik ONE with Operate: Sinumerik ONE是通用且灵活的CNC系统。凭借广泛的功能，适用于几乎所有技术。Sinumerik ONE在动态、精度和网络集成方面设定了标准。 - 最高性能和灵活性 - 通用开放性 - 高效的个人和机器保护 - EMCONNECT，数字过程助手，包含在标准机器中 - 数字孪生是CNC控制的一个组成部分 - 显著缩短产品开发和上市时间 - 改善网络和数据通信能力 - 通过虚拟准备显著缩短实际调试时间 - 显著提高CNC性能 - 显著缩短非生产时间，并通过集成的SIMATIC S7-1500F PLC实现与TIA Portal的完全集成 - Heidenhain TNC 7: 通过HEIDENHAIN的新TNC7控制，用户和机床制造商在机器的编程和操作中体验到全新的可能性。操作直观、任务导向和定制化，使车间工作更快、更安全、更愉快。 - 24个控制回路，其中4个是主轴 - 非常高的操作动态和流畅、直观的多点触控操作 - 铣削和车削操作 - 具有智能探测功能的直观工件设置 - 图形支持的夹具对齐 - 短块处理时间 (0.5 ms) - 完美表面和最高精度的高端性能 - 集成的过程监控 整体尺寸/工作空间: - 尺寸 (LxWxH): 3450 x 4750 x 3630 mm - 工作区域: 800 x 800 mm - 最大工作台负载: 1000 kg 附加功能: - 直接驱动: X轴和Y轴的直接驱动允许在加速（6 m/s²）和快速运动速度（50 m/min）中达到高性能。这确保了最大的精度和高动态。 - 旋转倾斜工作台: 配备扭矩电机、直接测量系统的坚固旋转倾斜工作台，Ø 800 mm的尺寸提供高稳定性和精度。 - 工具杂志的关闭挡板: 不锈钢关闭挡板在工具更换期间将工作区域与工具杂志分开，确保更高的清洁度。 - 工具更换器: 工具更换器有30个工具的空间。可选60或90。 特点 / 技术规格: - 五轴联动加工 - 门式结构 - 优异的热稳定性 - 高精度加工 - 现代移动立柱概念 - 坚固的旋转倾斜工作台 (Ø 800 mm) - 宽广的旋转范围 +/-125° - X-Y-Z的标准线性刻度 - 西门子或海德汉控制 - Sinumerik的EMCONNECT - 30/60/90工具站 - 最佳的切屑去除 - 自动化准备（前端） - X/Y/Z行程: 900/1000/700 mm - 主轴鼻端距离: 170/870 mm - 轴进给速度: 15 m/min - 快速运动速度: 50 m/min - 工作台负载: 1000 kg - 夹紧区域: 800 x 800 mm - 最大速度: 50-15000 rpm - 驱动功率: 38 kW - 最大扭矩: 138 Nm - 最大工具直径: 80 mm - 最大工具长度: 350 mm - 尺寸: 3450 x 4750 x 3630 mm - 机器重量: 18000 kg
