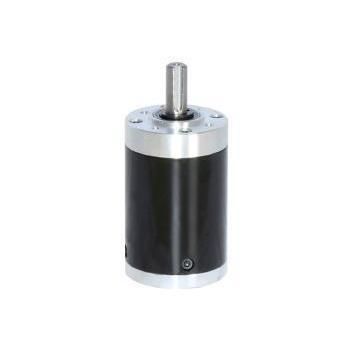

行星减速机 RP48

同轴实心轴10-20Nm

产品概述
RP48 是 48 mm 口径的行星齿轮电机/齿轮箱，面向高负载工业传动、绞盘与机器人底盘设计。输出轴采用滚动轴承，可承受径向载荷高达 200 N。减速比覆盖 1:4.44 至 1:2510（1 至 5 级）。额定扭矩可达 20 N·m，瞬间峰值扭矩可达 60 N·m。

面向工程采购的要点

• 产品类别：Planetary Gear Motors & Gearboxes
• 产品系列：Planetary Gear Motor / Gearbox
• 品牌 / 生产商： KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 典型应用：工业传动、绞盘、机器人底盘

规格要点

• 直径：48 mm
• 轴径：10 mm（D 轴）
• 最大径向载荷：200 N
• 最大轴向载荷：100 N

核心应用与解决方案

• 重型机器人与移动底盘：适用于巡检履带机器人、重载 AGV 底盘和动力外骨骼模块。多级配置可实现持续 20 N·m 输出。
• 工业起重与绞盘：适用于小型电动绞盘、升降机和太阳能跟踪设备；滚珠轴承输出可承受径向拉力至 200 N。

RP48 技术规格（表）
减速比 / 级数 / 长度 L (mm) / 额定扭矩 / 瞬时允许扭矩 / 效率
1/4.44 / 1 / 37.8 ±0.5 / 2.0 N·m / 6 N·m / 90%
1/17 ~ 1/22 / 2 / 48.4 ±0.5 / 8.0 N·m / 25 N·m / 81%
1/65 ~ 1/106 / 3 / 58.8 ±0.5 / 16 N·m / 50 N·m / 73%
1/247 ~ 1/515 / 4 / 71.2 ±0.5 / 20 N·m / 60 N·m / 66%
1/945 ~ 1/2510 / 5 / 81.6 ±0.5 / 20 N·m / 60 N·m / 59%

机械参数
齿轮箱外径：48 mm。轴径：10 mm（D 型）。输出轴配置滚动轴承；最大径向载荷 200 N，最大轴向载荷 100 N，最大压入力 150 N。径向间隙 ≤ 0.06 mm。

定制与制造说明

• 支持 OEM/ODM 定制：电压、转速、扭矩、轴型（花键或键槽）、线缆/接头、齿轮箱集成、控制和润滑（如极压润滑脂）等。
• 可匹配 48 mm、50 mm 或更高功率电机（示例：50707 系列）。
• 精密装配，径向间隙控制在 0.06 mm 以内；滚珠轴承输出提升横向载荷下寿命。

特性 / 技术规格

• 型号：RP48
• 齿轮箱外径：48 mm
• 输出轴径：10 mm（D 型）
• 轴承类型：滚珠轴承（输出轴）
• 最大径向载荷：200 N
• 最大轴向载荷：100 N
• 最大压入力：150 N
• 额定扭矩：最高 20 N·m
• 瞬时允许扭矩：最高 60 N·m
• 减速比范围：1:4.44 至 1:2510（1 至 5 级）
• 可用级数与典型长度：1 级 37.8 ±0.5 mm；2 级 48.4 ±0.5 mm；3 级 58.8 ±0.5 mm；4 级 71.2 ±0.5 mm；5 级 81.6 ±0.5 mm
• 各级效率示例：1 级 ~90%；2 级 ~81%；3 级 ~73%；4 级 ~66%；5 级 ~59%
