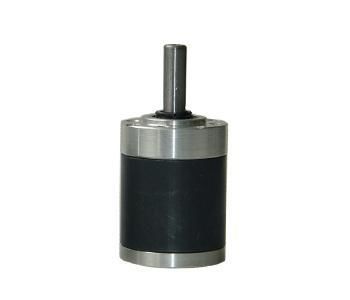

行星微型减速器 RP28

同轴实心轴栓槽轴

产品概述
KWC RP28 是一款 28 mm 行星齿轮箱 / 齿轮电机，适用于工业与精密场景，如高负载电动阀、机器人驱动和医疗设备。齿轮箱外径 28 mm，输出采用滚珠轴承支持，提供多档齿比范围；额定扭矩可达 1.0 N·m，瞬间峰值可达 3.0 N·m。

核心要点（面向工程采购）

• 产品类别：行星减速器 / 齿轮电机
• 电机系列：行星齿轮电机 / 齿轮箱
• 品牌 / 生产商： KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 典型应用：高负载电动阀、机器人关节、医疗设备

核心应用与解决方案

• 工业自动化与电动阀门：适用于工业流体控制阀、风门执行器和自动售货机。滚珠轴承输出在频繁启停与高侧向载荷下提供稳定传动；额定扭矩可达 1.0 N·m。
• 机器人与精密传动：用于巡检机器人轮毂驱动、医疗蠕动泵和旋转广告设备。可承受瞬时冲击扭矩最高 3.0 N·m，以在过载时保护设备。

RP28 齿轮箱技术规格
减速比 | 级数 | 长度 L (mm) | 额定扭矩 | 瞬时允许扭矩 | 效率
1/4 ~ 1/5 | 1 | 23.3 ±0.5 | 0.1 N·m | 0.3 N·m | 90%
1/16 ~ 1/25 | 2 | 29.0 ±0.5 | 0.4 N·m | 1.2 N·m | 81%
1/64 ~ 1/125 | 3 | 34.7 ±0.5 | 0.8 N·m | 2.4 N·m | 73.9%
1/256 ~ 1/625 | 4 | 40.4 ±0.5 | 1.0 N·m | 3.0 N·m | 66%

机械参数

• 齿轮箱外径：28 mm
• 轴径：6 mm（D 型 5.5 mm）
• 输出轴采用滚珠轴承支持
• 最大径向载荷：50 N
• 最大轴向载荷：30 N

定制与采购说明

• 支持 OEM/ODM 定制：电压、转速、扭矩、轴型、线缆/接头、齿轮箱集成及控制需求等
• 兼容 28 mm 系列电机（如 RS-385/395），有刷或无刷均可
• 输出轴选项：6 mm 轴，可选键槽、螺纹或双扁位；轴长与特征可定制
• 高扭矩起动场景：瞬时承受扭矩可达 3.0 N·m

设计要点

• 滚珠轴承：较含油轴承显著提升径向与轴向承载能力
• 粉末冶金齿轮：高密度材料，耐磨且抗冲击
• 压入强度验证：轴心可承受最大 60 N 的压入力
• 合规性：符合 RoHS / REACH

caractéristiques / spécifications 技术汇总

• 型号：RP28
• 品牌：KWC Motor
• 外径：28 mm
• 轴径：6 mm（D 型 5.5 mm）
• 输出轴承类型：滚珠轴承
• 最大径向载荷：50 N
• 最大轴向载荷：30 N
• 额定扭矩（按级数）：1 级 0.1 N·m；2 级 0.4 N·m；3 级 0.8 N·m；4 级 1.0 N·m
• 瞬时允许扭矩（按级数）：1 级 0.3 N·m；2 级 1.2 N·m；3 级 2.4 N·m；4 级 3.0 N·m
• 长度 L（按级数）：23.3 ±0.5 mm；29.0 ±0.5 mm；34.7 ±0.5 mm；40.4 ±0.5 mm
• 效率（按级数）：90%；81%；73.9%；66%
• 齿轮材料 / 工艺：粉末冶金齿轮
• 适配电机：兼容 28 mm 系列（如 RS-385/395）
