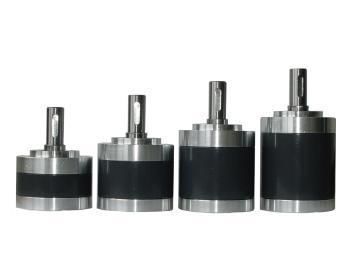

无刷减速电机 RP62

电刷行星同轴

产品简介
KWC Motor RP62 是一款 62 mm 级别的行星齿轮电机 / 齿轮箱，针对需要高轴刚性与较大轴向承载能力的场景设计。标配 14 mm 输出轴并采用滚珠轴承支撑，轴向承载能力可达 200 N，提供 1 至 4 级减速选项。4 级产品额定扭矩可达 30 N·m（瞬时可达 90 N·m）。

核心应用与采购要点

• 产品类别：行星齿轮电机与齿轮箱
• 型号：RP62
• 品牌 / 生产商：KWC Motor（Dongguan KWC Machinery Co., Ltd.）
• 主要机械亮点：齿轮箱外径 62 mm，14 mm 重轴配置并配滚珠轴承，轴向载荷 200 N，径向载荷 300 N

核心应用与解决方案

• 丝杆升降与线性执行器：14 mm 粗轴与 200 N 轴向能力支持与滚珠丝杠和线性执行器直接耦合，适用于升降桌、推杆系统与定位装置，在拉/推负载下保持轴线稳定。
• 工业搅拌与大型闸门：适配搅拌器、工艺阀门及大型旋转/滑动门。高刚性轴系与瞬时冲击承受能力（最高 90 N·m）可应对粘度波动或风/冲击载荷。

RP62 齿轮箱技术规格
数据来源：KWC RP62 数据表。标准：14 mm 输出轴、滚珠轴承支撑。
减速比（示例范围） | 级数 | 全长 L（mm） | 额定扭矩 | 瞬时允许扭矩 | 效率
1/3.6 ~ 1/5.33 | 1 | 37.8 ±0.5 | 3 N·m | 9 N·m | 90%
1/13 ~ 1/28 | 2 | 49.5 ±0.5 | 12 N·m | 36 N·m | 81%
1/43 ~ 1/121 | 3 | 60.8 ±0.5 | 24 N·m | 72 N·m | 73%
1/154 ~ 1/307 | 4 | 71.9 ±0.5 | 30 N·m | 90 N·m | 66%

机械参数

• 齿轮箱外径：62 mm
• 输出轴径：14 mm（heavy-shaft 标准）
• 输出轴支撑：滚珠轴承
• 最大径向载荷：300 N
• 最大轴向载荷：200 N
• 系列额定扭矩：最高 30 N·m；瞬时冲击扭矩最高 90 N·m

定制与质量说明

• 支持 OEM/ODM 定制：电压、转速、扭矩、轴型（键槽、螺纹孔、台阶轴）、线缆/接头、齿轮比、控制目标、噪声/EMC 要求，以及腐蚀环境用不锈钢轴等选项。
• 电机适配：通常可配 60 mm 或更大尺寸的有刷/无刷电机，视功率与安装方式而定。
• 质量控制：压入检测（轴承装配可承受最大 300 N 压入力）及 100% 出货检测（噪音、电流、背隙）。

特性 / 规格

• 型号：RP62
• 品牌：KWC Motor
• 齿轮箱外径：62 mm
• 标准输出轴径：14 mm（滚珠轴承支撑）
• 最大径向载荷：300 N
• 最大轴向载荷：200 N
• 额定扭矩（分级）：1 级 3 N·m；2 级 12 N·m；3 级 24 N·m；4 级 30 N·m
• 瞬时允许扭矩（分级）：9 / 36 / 72 / 90 N·m
• 效率范围：约 90% → 66%（随级数变化）
• 可用减速比范围：1:3.6–1:5.33；1:13–1:28；1:43–1:121；1:154–1:307
• 全长 L（典型）：37.8 ±0.5 mm（1 级）〜 71.9 ±0.5 mm（4 级）
