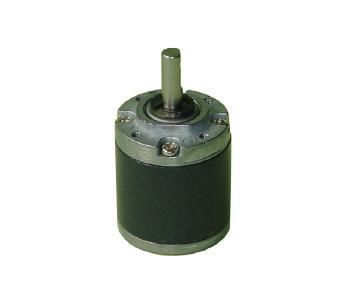

行星微型减速器 RP22

同轴实心轴0-0.1Nm

产品概述
RP22 是一款 22 mm 的行星齿轮箱 / 齿轮电机，适用于电动窗帘、精密医疗器械与自动化设备。采用粉末冶金齿轮与优化轴承支撑结构，以提升径向/轴向承载能力并保证连续运行下的长期稳定性。外径：22 mm；轴径：4 mm；输出轴最大压入力可达 50 N。

采购与工程要点

• 产品类别：行星齿轮箱 / 齿轮电机
• 产品系列：行星齿轮箱
• 品牌 / 厂商：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 典型应用：电动窗帘、智能门锁、精密医疗设备、自动化设备

规格要点

• 外径：22 mm
• 轴径：4 mm

定制与采购说明
KWC Motor 支持 OEM/ODM 定制（电压、转速、扭矩、轴型、线束/连接器、齿轮箱集成、控制要求、噪声/EMC 目标等）。最终报价在确认应用、规格、数量及定制要求后提供。

核心应用与解决方案

• 智能家居与电动窗帘：适配电动百叶窗、管状电机和自动门锁。粉末冶金齿轮保证低噪运行，并能承受窗帘升降时的拉力。
• 医疗器械与自动化：可用于精密输液泵、外科器械和小型机械臂。轴向承载能力（最大 6 N）适合丝杆传动、推杆及小型线性执行器应用。

RP22 齿轮箱技术规格
数据来源：KWC RP22 规格书。可配套 22 mm 系列有刷或无刷直流电机。
减速比 | 级数 | 长度 L (mm) | 额定扭矩 | 瞬时允许扭矩 | 效率
1/4 ~ 1/6 | 1 | 14.4 ±0.5 | 0.03 N·m | 0.09 N·m | 90%
1/16 ~ 1/24 | 2 | 17.9 ±0.5 | 0.12 N·m | 0.36 N·m | 81%
1/64 ~ 1/107 | 3 | 21.4 ±0.5 | 0.24 N·m | 0.72 N·m | 73%
1/256 ~ 1/509 | 4 | 24.9 ±0.5 | 0.30 N·m | 0.90 N·m | 66%

机械参数
齿轮箱外径：22 mm；轴径：4 mm。输出轴最大径向负载：8 N；最大轴向负载：6 N；最大压入力：50 N。

为何选择 KWC RP22 行星减速机？

• 粉末冶金齿轮与优化轴承设计，提升抗冲击能力并支持高达 50 N 的压入力。
• 灵活定制：可匹配 22 mm 有刷或无刷电机（例如 RS‑2230）；出轴可选 D 轴、螺纹轴或滚花轴；可选低温（‑15°C）或高温（+80°C）润滑脂。
• 稳定品质：精密装配，径向间隙控制在 0.08 mm 以内；符合 RoHS / REACH 要求。

采购注意事项
建议电机最大输入转速小于 8000 rpm，以避免润滑脂加速消耗和齿轮磨损。更高转速的应用建议选配专用润滑方案。

特性 / 技术规格

• 型号：RP22
• 齿轮箱外径：22 mm
• 轴径：4 mm
• 可用减速比：1/4 至 1/509（1 至 4 级）
• 各级长度 L：1 级 14.4 ±0.5 mm；2 级 17.9 ±0.5 mm；3 级 21.4 ±0.5 mm；4 级 24.9 ±0.5 mm
• 额定扭矩分组：0.03 / 0.12 / 0.24 / 0.30 N·m
• 瞬时允许扭矩分组：0.09 / 0.36 / 0.72 / 0.90 N·m
• 效率范围：66% ～ 90%（视减速比与级数而定）
• 输出轴最大径向负载：8 N
• 输出轴最大轴向负载：6 N
• 输出轴最大压入力：50 N
• 材料：粉末冶金齿轮
• 兼容性：适用于 Φ22 直流电机（有刷或无刷）
• 出轴选项：D 轴、螺纹轴、滚花轴
• 环境润滑脂选项：低温（‑15°C）/ 高温（+80°C）
• 径向间隙：≤ 0.08 mm
• 合规：RoHS / REACH
