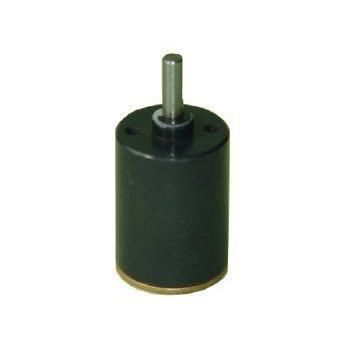

行星微型减速器 RP16

同轴实心轴0-0.1Nm

产品概述
KWC RP16 是一款外径 16 mm 的行星齿轮电机/齿轮箱，针对空间受限的设备（如智能门锁、光学仪器、精密医疗设备）设计。其采用金属行星齿轮组与粉末冶金内齿圈，提供 1:4 至 1:509 的多级减速比例，额定扭矩最高 0.30 N·m，瞬时承受扭矩可达 0.90 N·m。

采购与设计要点

• 产品类别：行星齿轮电机 / 齿轮箱
• 型号：RP16
• 制造商：KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• 典型应用：智能门锁、光学仪器、精密医疗设备、小型执行器

规格要点

• 外径：16 mm

定制与采购说明
KWC Motor 支持 OEM/ODM 定制，包括电压、转速、扭矩、轴型、线缆/连接器、齿轮箱集成及声学/EMC 目标。价格与交期取决于最终确认的规格、数量与定制范围。

核心应用与解决方案
智能安防与电子锁
16 mm 的紧凑外形便于嵌入门锁机芯，适用于家用指纹锁、保险柜电子锁及酒店门锁。瞬时抗破坏扭矩最高可达 0.9 N·m，保证门栓可靠动作。

精密仪器与机器人
适用于微型机器人关节、注射/输液泵与光学调节机构。多级行星结构支持精细速度控制与平稳扭矩输出。

RP16 齿轮箱技术规格
减速比 | 级数 | 长度 L (mm) | 额定扭矩 | 瞬时允许扭矩 | 效率
1/4 ~ 1/6 | 1 | 12.3 ±0.5 | 0.03 N·m (0.3 kg·cm) | 0.09 N·m | 90%
1/16 ~ 1/36 | 2 | 15.9 ±0.5 | 0.12 N·m (1.2 kg·cm) | 0.36 N·m | 81%
1/64 ~ 1/216 | 3 | 19.5 ±0.5 | 0.24 N·m (2.4 kg·cm) | 0.72 N·m | 73%
1/256 ~ 1/509 | 4 | 23.1 ±0.5 | 0.30 N·m (3.0 kg·cm) | 0.90 N·m | 66%

规格注释
* 齿轮箱外径：16 mm。
* 内齿圈材质：粉末冶金 (Powder Metal)。
* 输出轴最大径向载荷：≤ 5 N。

品质、材料与可选项

• 内齿圈采用粉末冶金制造，较塑料齿圈具更高强度与耐磨性。
• 常用轴承：含油衬套轴承 (sleeve bearings)；径向间隙 ≤ 0.08 mm。
• 输出轴可定制为 D 轴、螺纹轴或双扁轴。
• 电机匹配：微型直流电机 3 V–12 V。
• 润滑剂：可选宽温度范围油脂（-15°C ~ +80°C）。
• 检测：100% 噪声与空载电流测试；符合 RoHS / REACH。

采购与开发常见问答

• 问：如何获取价格？ 价格根据用途、规格、数量和定制要求确定，请提供需求以便报价。
• 问：是否可提供样品与图纸？ 可提供评估样品、外形图与规格书，需确认细节。
• 问：能否替换现有马达-齿轮解决方案？ 可以，请提供外形尺寸、轴型、电压、转速与负载信息以便评估。

特性 / 技术规格汇总

• 型号：RP16
• 产品类别：行星齿轮电机 / 齿轮箱
• 制造商：KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• 外径：16 mm
• 内齿圈材质：粉末冶金 (Powder Metal)
• 减速比范围：1:4 至 1:509
• 级数：1～4
• 长度 L (mm)：12.3 ±0.5；15.9 ±0.5；19.5 ±0.5；23.1 ±0.5
• 额定扭矩：0.03、0.12、0.24、0.30 N·m
• 瞬时允许扭矩：最高 0.90 N·m
• 效率：90%、81%、73%、66%
• 输出轴最大径向载荷：≤ 5 N
• 径向间隙：≤ 0.08 mm
• 轴承：sleeve bearings
• 适配电压：3 V–12 V
• 输出轴选项：D 轴、螺纹轴、双扁轴
• 润滑：-15°C ~ +80°C（可选）
• 质量：100% 噪声与空载电流测试；RoHS / REACH
• 定制：支持 OEM/ODM 的电压、转速、扭矩、轴型、接头、集成、控制及 EMC/噪声目标
