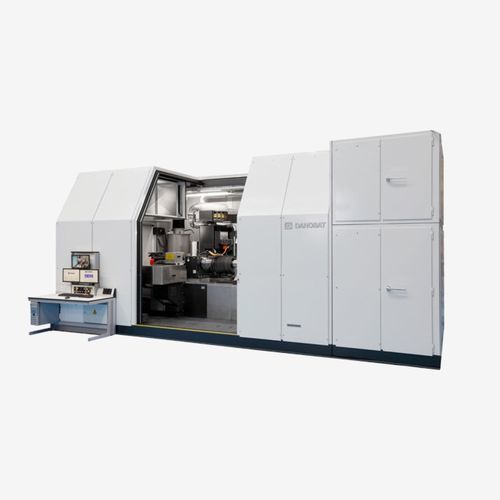

涡轮叶片加工磨床 mBTG-DANTIP

用于转子卧式CNC数控

产品概述
本系列设备在已装配的航空发动机和APU转子旋转（最高可达7000 rpm）时对叶片端部进行磨削、去毛刺和测量。mBTG-DANTIP平台支持多种转子尺寸与配置，可作为独立加工单元提供，也可与立式磨床集成，实现在转子与压缩机壳体间的匹配加工（match machining）。

亮点

• 与发动机OEM及主要MRO站点超过35年的合作经验
• 优化的高刚性、动态性能与热稳定性机械设计
• 主轴平均使用寿命超过10年
• 可作为与立式磨床组合的加工单元供货以实现匹配加工
• 全球范围内的叶片端部磨削专家支持团队

技术

• 空调控制的机柜以确保热稳定性和工艺精度
• 坚固的支座和每轴双组角接触轴承以提供高刚性
• dBTM在线测量系统：内部研发的OEM认证激光测量系统
• 高速激光实现实时测量与自动在线过程控制
• DANTIP对话式编程，带常用转子预设循环，减少操作人员影响

技术数据（公制 / 按型号）

• 型号：mBTG-400 | mBTG-800 | DANTIP-R3
• 可磨削直径（mm）：410 | 800 | 1370
• 可磨削长度（mm）：600 | 860 | 1500
• 最大工件长度（mm）：750 | 1400 | 2000
• 工件转速（rpm）：10–7000（mBTG-400） | 10–4500（mBTG-800；特殊配置7000*） | 10–3000（DANTIP-R3；特殊配置4500*）
• 砂轮头摆角范围（°）：-10 至 +200（所有型号）

典型应用

• 航空发动机转子（客机及直升机发动机）
• 燃气轮机转子

服务与支持

• 年度预防性维护、校准与定制服务计划
• 改造选项：控制系统和dBTM升级及应对老化的方案
• 再装备（retooling）：为转子设计和制造刀具包

特性 / 技术规格

• 型号：mBTG-DANTIP（mBTG-400、mBTG-800、DANTIP-R3）
• 可磨削直径（mm）：410 / 800 / 1370
• 可磨削长度（mm）：600 / 860 / 1500
• 最大工件长度（mm）：最高2000（视型号而定）
• 主轴/工件速度：最高7000 rpm（视型号/配置而定）
• 砂轮头摆角：-10° 至 +200°
• 在线测量：dBTM高速激光（OEM认证）
• 运行：DANTIP对话式编程与预设循环实现全自动
• 环境控制：空调机柜以保证热稳定性
• 机械设计：坚固支座与双角接触轴承以实现高刚性
