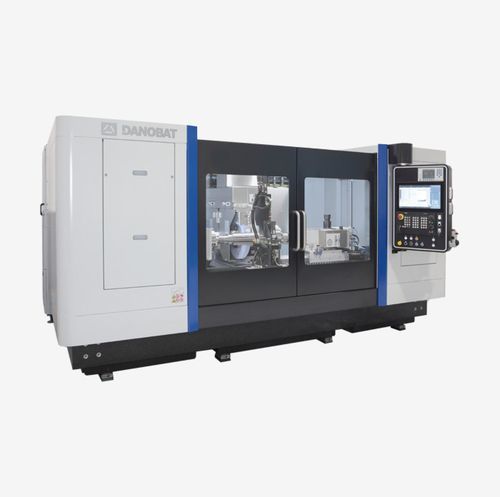

外圆磨床 CGX

用于大型工件用于零件立式

概述
CGX是一款紧凑型圆柱研磨机，旨在将较小占地与大工件处理能力相结合。相比传统的移动台方案，可节省约30%占地，同时可处理最长1,800 mm、直径Ø540 mm、重量500 kg的工件。

主要特性

• 三轮布局（2x 外径轮、1x 内径轮），支持外径、内径、螺纹及复杂非圆形研磨
• 紧凑占地同时具备大件加工能力
• 可选集成MDM测量装置，实现加工前/中/后在线测量

能力要点

• 工件最大长度：1,800 mm
• 工件最大直径：Ø540 mm
• 工件最大夹心重量：500 kg

测量能力（可选）
CGX可配备自主开发的MDM测量仪，实现加工前、加工中及加工后在线测量而无需停机。测量范围：5–125 mm；适用于断续或连续变化的表面。典型性能：精度 ±1.5 μm；重复性 1 μm。

技术

• 天然花岗岩床身：高阻尼性、优良热稳定性，床身及研磨区集成冷却通道
• B轴回转：扭矩电机驱动，无间隙，高分辨率编码器，具备优异角度重复定位精度（示例：在650 mm半径处±1 μm）
• 直线电机：减少磨损部件、更快轴加速度、更高重复精度
• 研磨主轴头：采用超精密轴承（可选油静压），终身润滑，由集成电主轴驱动

软件

• DoGrind+平台，内置专家功能
• GrindIQ — 智能工艺设定：基于零件基本信息计算最优研磨参数
• GrindTune — 加工中自适应优化：在研磨循环中持续调整参数以提升表面质量、尺寸精度与周期时间

技术数据（公制）
最大中心距 — 1,800 mm
最大研磨直径 — 540 mm
最大中心重量 — 500 kg
最大砂轮直径 — Ø508 x 80 mm
砂轮最大周速 — 80 m/s
外部研磨主轴功率 — 15 kW

技术数据（英制）
最大中心距 — 70.9 in
最大研磨直径 — 21.2 in
最大中心重量 — 1,102 lb
最大砂轮直径 — Ø20 x 3.14 in
砂轮最大周速 — 15,750 sfpm
外部研磨主轴功率 — 20.1 hp

应用与产能
CGX适用于在占地受限环境中研磨长大、重型工件。支持OD/ID研磨、螺纹及复杂几何形状，并可集成在线测量以满足高产量或高精度生产需求。

技术规格

• 型号：CGX
• 最大中心距：1,800 mm (70.9 in)
• 最大研磨直径：540 mm (21.2 in)
• 最大中心重量：500 kg (1,102 lb)
• 最大砂轮直径：Ø508 x 80 mm (Ø20 x 3.14 in)
• 砂轮周速：80 m/s (15,750 sfpm)
• 外部研磨主轴：15 kW (20.1 hp)
• 工作头配置：2x 外径轮 + 1x 内径轮（三轮配置）
• 床身材料：天然花岗岩，集成冷却
• B轴：高分辨率回转B轴，扭矩电机驱动，无间隙
• 运动轴：直线电机以实现高加速度与高重复性
• 可选测量系统：集成MDM（5–125 mm），精度 ±1.5 μm，重复性 1 μm
• 软件：DoGrind+，含GrindIQ和GrindTune
