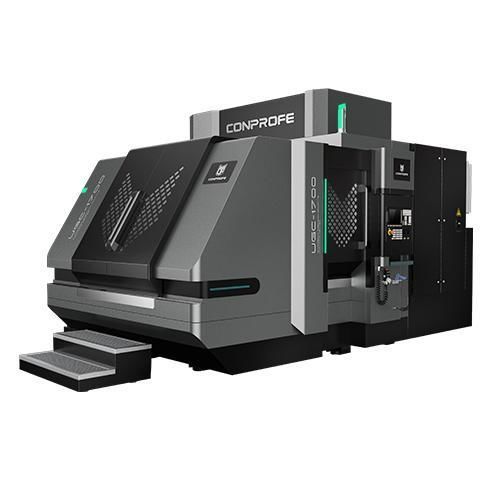

立式CNC加工中心 UGC-1700

用于陶瓷碳纤维增强复合材料龙门式

产品概述

• 刚性一体式门式机架，采用大截面横梁设计，以减小变形并提高结构刚性。
• 铸件结构经有限元分析（FEM）优化，控制零件及整机的变形与固有频率。
• 高刚性线性滚子导轨与永磁同步电主轴；可变频水冷机用于稳定主轴热膨胀。超声主轴为标准配置。
• 全面的密封与防护：X/Y轴多层风琴防护与板金迷宫结构，Z轴环形风琴防护；刀库全封闭装甲风琴并带吹气清洁功能；电控柜全密封并空调冷却；主轴采用迷宫、正压气流、密封圈等多重密封方式。

产品亮点

• 大截面横梁的一体化门式结构提升机床刚性。
• FEM优化铸造结构，降低受载变形。
• 高刚性线性滚子导轨与高功率永磁同步主轴（Φ100/Φ120/Φ150）。
• 可变频水冷控主轴热变形；大功率集尘，多进气口及手持清洁装置，减少内部粉尘积聚。
• X/Y轴采用双层风琴防护，Z轴环形风琴与板金迷宫结构共同防止粉尘污染导轨。

应用案例

• 适用于石墨、绿体陶瓷、碳纤维复合材料及其他硬脆材料、复合材料和难加工金属的高精度、高效率加工。

技术参数（表）
Item | UGC-1700A｜B｜C | Unit
X/Y/Z-Axis Travel | 1,700x1,200x300 | mm
Worktable Dimension | 1,700x1,200 | mm
Max. Load of Worktable | 1,500 | kg
Ultrasonic Spindle | Standard | /
Spindle Diameter | Φ100｜Φ120｜Φ150 | mm
Max. Spindle Speed (Short-Duration) | 40,000｜30,000｜20,000 | rpm
Max. Spindle Speed (Long-Duration) | 32,000｜24,000｜16,000 | rpm
Rated Power | 6｜7.5｜20 | kW
X/Y/Z-Axis Rapid Speed | 15/15/24 | m/min
X/Y/Z-Axis Max. Feed Speed | 10/10/10 | m/min
X/Y/Z-Axis Positioning Accuracy | 0.003 | mm
X/Y/Z-Axis Repeatability | 0.002 | mm
Tool Magazine Type | Disc Type｜Disc Type｜Chain Type | /
Tool Holding Capacity | Non-Ultrasonic: 24｜24｜40 Ultrasonic: 24｜24｜20 | No. of Tools
Total Weight (incl. Accessories) | 13,000 | kg
Machine Size (LxWxH) | 4,660x3,350x2,910 | mm
CNC Controller | SIEMENS 828D-280 | /
Protection | Three-Layer Protection | /

技术规格

• 型号：UGC-1700
• 机架：大截面横梁的一体化刚性门式结构
• 导轨类型：高刚性线性滚子导轨
• 主轴：永磁同步电主轴；超声主轴为标准配置
• 可选主轴直径：Φ100、Φ120、Φ150
• 主轴转速（短/长）：最高 40,000 / 32,000 rpm（视主轴而定）
• 额定功率选项：6 / 7.5 / 20 kW
• 行程（X/Y/Z）：1,700 x 1,200 x 300 mm
• 工作台尺寸：1,700 x 1,200 mm；最大承载 1,500 kg
• 刀库容量：非超声配置最多 24 / 24 / 40（视型号）；超声配置最多 24 / 24 / 20（视型号）
• CNC 控制器：SIEMENS 828D-280
• 防护/密封：多层风琴保护、板金迷宫、正压气流、密封圈、空调冷却的全密封电柜
• 整机重量：13,000 kg
• 整机外形尺寸（LxWxH）：4,660 x 3,350 x 2,910 mm
