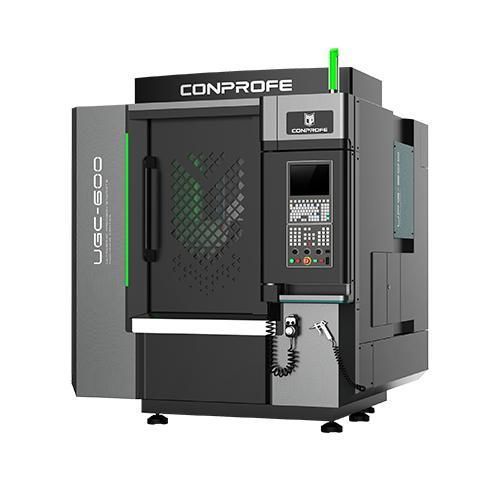

3轴CNC加工中心 UGC-600

立式用于陶瓷碳纤维增强复合材料

产品概述

• 大截面横梁设计的整体刚性门式机架结构，保证结构稳定性
• 采用 FEM 优化的铸造结构，降低零件及整机变形，提升刚性
• 高刚性线性滚子导轨；大功率永磁同步主轴；变频水冷机动控主轴热膨胀
• 完善的密封保护体系：
  - 丝杆/线轨防护：X/Y 轴采用多层风琴式防护、板式迷宫结构及正压气流；Z 轴采用环形风琴防护
  - 刀库：全封闭装甲风琴防护，带气吹功能清洁刀柄
  - 电箱：密封条全封闭并配空调冷却
  - 主轴：多重密封方式，包括迷宫、正压气流及密封圈

产品亮点

• 整体刚性门式机架配大截面横梁，具有高刚性特性
• FEM 优化铸造设计，减小变形，提高精度稳定性
• 大功率永磁同步主轴与高刚性线性滚子导轨组合
• 变频水冷可控主轴温度，降低热位移影响
• 大功率多点除尘系统；手持清洁器用于内部清洁；不锈钢板底座减少粉尘附着
• X/Y 轴多层风琴防护，Z 轴环形风琴与板式迷宫结构防止线轨被污染

应用案例

• 适用于石墨、绿体陶瓷、碳纤维复合材料、硬脆材料及难切削金属的高精度、高效率加工

技术参数
Item: UGC-600A｜B｜C
X/Y/Z 行程: 600 x 500 x 250 mm
工作台尺寸: 620 x 560 mm
工作台最大承载: 300 kg
超声波主轴: 标配
主轴直径: Φ100｜Φ120｜Φ150 mm
最高主轴转速（短时）: 40,000｜30,000｜20,000 rpm
最高主轴转速（长期）: 32,000｜24,000｜16,000 rpm
额定功率: 6｜7.5｜20 kW
X/Y/Z 轴快速位移: 15/15/15 m/min
X/Y/Z 轴最大进给速度: 10/10/10 m/min
X/Y/Z 轴定位精度: 0.003 mm
X/Y/Z 轴重复定位精度: 0.002 mm
刀库类型: 伞型（Umbrella Type）
刀具容量: 15｜13｜9（把）
整机重量（含附件）: 5,000 kg
机床尺寸（长×宽×高）: 1,950 x 2,100 x 2,390 mm
CNC 控制器: SIEMENS 828D-280
防护: 三层防护与多层风琴防护
