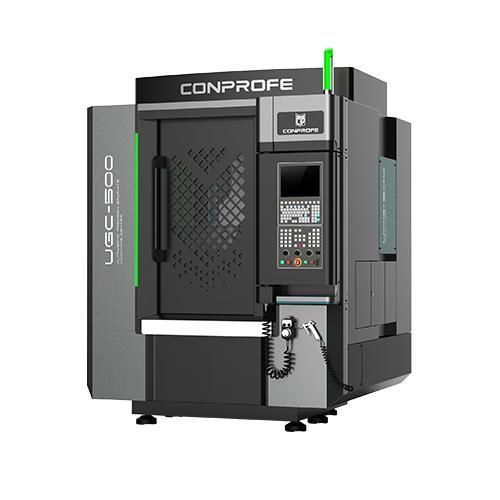

3轴CNC加工中心 UGC-500立式用于陶瓷碳纤维增强复合材料
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 碳纤维增强复合材料, 用于陶瓷
- 结构
- 龙门式
- 工具数量
- 12工具, 14工具
- 其他特性
- 大功率, 高精度, 高刚性, 超声波
- X轴
500 mm
(19.69 in)- Y轴
400 mm
(15.75 in)- Z轴
230 mm
(9.06 in)- 转速
24,000 rpm, 30,000 rpm, 32,000 rpm, 40,000 rpm
(150,796 rad.min-1, 188,496 rad.min-1, 201,062 rad.min-1, 251,327 rad.min-1)- 输出功率
7.5 kW, 8 kW
(10.2 hp, 10.88 hp)- X轴进给速度
10 m/min
- Y轴进给速度
10 m/min
- Z轴进给速度
10 m/min
- 放置精度
0.003 mm
(0.00012 in)- 重复精度
0.002 mm
(0.00008 in)- 总重量
3,500 kg
(7,716.18 lb)- 整体长度
1,805 mm
(71.1 in)- 整体宽度
1,890 mm
(74.4 in)- 总高度
2,350 mm
(92.5 in)
产品介绍
产品概述
密封设计
产品亮点
应用案例
参数 / 技术规格
- 整体刚性一体式龙门结构，采用大截面横梁设计以提高结构稳定性
- 通过有限元（FEM）优化铸件结构，基于零件与整机的变形与频率分析以减少变形并提升刚性
- 高刚性直线滚动导轨；永磁同步大功率主轴；变频冷却机确保主轴热膨胀稳定
密封设计
- X/Y轴：多层防护风琴罩、板金迷宫结构及正压气流密封；Z轴：环形风琴罩保护
- 刀库：全封闭装甲式风琴罩，带气吹功能用于刀柄清洁
- 电箱：带密封条的全封闭结构并配空调冷却
- 主轴：多重密封方式，包括迷宫结构、正压气流和密封环
产品亮点
- 大截面横梁的一体化龙门结构，保证稳定的刚性表现
- FEM优化铸件以降低零件和整机变形
- 多进风口大功率除尘系统，配手持清洁装置用于内部清洁
- 不锈钢板金底座，减少灰尘附着
- X/Y轴多层风琴罩与板金迷宫结构，有效防止直线滚动导轨受粉尘污染
应用案例
- 适用于石墨、绿体陶瓷、碳纤维复合材料及其他硬脆材料、复合材料和难切削金属的高精度高效率加工
参数 / 技术规格
- 型号：UGC-500A｜B
- X/Y/Z轴行程：500x400x230 mm
- 工作台尺寸：500x400 mm
- 工作台最大承载：200 kg
- 超声波主轴：标准配置
- 主轴直径：Φ100｜Φ120 mm
- 主轴最高转速（短时）：40,000｜30,000 rpm
- 主轴最高转速（持续）：32,000｜24,000 rpm
- 额定功率：8｜7.5 kW
- X/Y/Z轴快移速度：15/15/15 m/min
- X/Y/Z轴最大进给速度：10/10/10 m/min
- X/Y/Z轴定位精度：0.003 mm
- X/Y/Z轴重复定位精度：0.002 mm
- 刀库类型：伞形刀库（Umbrella Type）
- 刀具数量：14｜12 把
- 总重量（含配件）：3,500 kg
- 机床外形尺寸（LxWxH）：1,805x1,890x2,350 mm
- CNC 控制器：SIEMENS 828D-280
- 防护：三层防护
