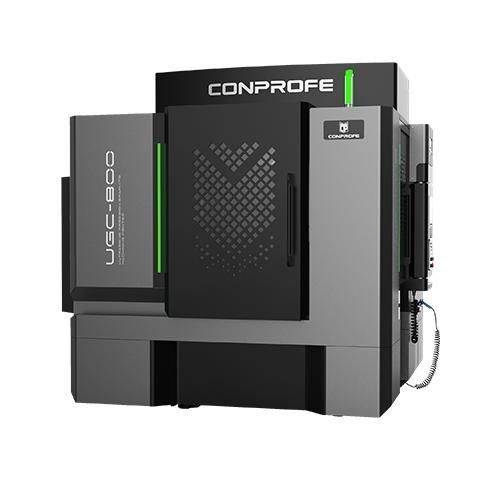

3轴CNC加工中心 UGC-800立式用于陶瓷碳纤维增强复合材料
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 碳纤维增强复合材料, 用于陶瓷
- 结构
- 龙门式
- 应用
- 用于石墨加工
- 其他特性
- 大功率, 高精度, 高刚性, 超声波
- X轴
800 mm
(31.5 in)- Y轴
800 mm
(31.5 in)- Z轴
300 mm
(11.81 in)- 转速
最少: 16,000 rpm
(100,531 rad.min-1)最多: 40,000 rpm
(251,327 rad.min-1)- 输出功率
6 kW, 7.5 kW, 20 kW
(8.16 hp, 10.2 hp, 27.19 hp)- X轴进给速度
10 m/min
- Y轴进给速度
10 m/min
- Z轴进给速度
10 m/min
- 最大台面负荷
1,000 kg
(2,205 lb)- 放置精度
0.003 mm
(0.00012 in)- 重复精度
0.002 mm
(0.00008 in)- 总重量
9,000 kg
(19,841.6 lb)- 整体长度
2,990 mm
(117.7 in)- 整体宽度
2,935 mm
(115.6 in)- 总高度
2,875 mm
(113.2 in)
产品介绍
产品概述
产品亮点
应用案例
技术参数
技术规格
- 大截面横梁设计的刚性一体式门式机架，采用FEM优化铸件结构以提高刚性并减少变形。
- 高刚性线性滚子导轨与大功率永磁同步主轴；变频水冷机组用于控制主轴热膨胀。
- 完善的密封措施：X/Y轴多层风琴式防护与板金迷宫结构，Z轴环形风琴防护，电气箱密封并带空调冷却，主轴采用多重密封方式。
- 刀库采用装甲风琴防护并带吹气清洁功能；手持式清洁器与多进风口高效集尘系统，不锈钢底座降低粉尘附着。
产品亮点
- 门式结构在重载工况下提供高刚性与稳定性。
- FEM设计的铸件结构可最小化振动与变形。
- 高速主轴选项及高刚性导轨支持高精度加工。
- 变频水冷确保主轴热行为稳定。
- 多点集尘与机内清洁工具可在脆性材料加工时减少污染。
应用案例
- 适用于石墨、绿体陶瓷、碳纤维复合材料等硬脆材料及其他难切削材料的高精度、高效率加工。
技术参数
- 项目：UGC-800A｜B｜C
- X/Y/Z轴行程：800 x 800 x 300 mm
- 工作台尺寸：850 x 850 mm
- 工作台最大承载：1,000 kg
- 超声波主轴：标配
- 主轴直径：Φ100｜Φ120｜Φ150 mm
- 主轴最高转速（短时）：40,000｜30,000｜20,000 rpm
- 主轴最高转速（长期）：32,000｜24,000｜16,000 rpm
- 额定功率：6｜7.5｜20 kW
- X/Y/Z轴快速移动速度：24/24/24 m/min
- X/Y/Z轴最大进给速度：10/10/10 m/min
- X/Y/Z轴定位精度：0.003 mm
- X/Y/Z轴重复定位精度：0.002 mm
- 刀库类型：盘式｜盘式｜链式
- 刀具容量：无超声波：24｜24｜40；超声波：24｜24｜20
- 整机重量（含附件）：9,000 kg
- 机器尺寸（L x W x H）：2,990 x 2,935 x 2,875 mm
- CNC控制器：SIEMENS 828D-280
- 防护：三层防护（风琴、板金迷宫、正压气流密封）
技术规格
- 型号：UGC-800
- X/Y/Z轴行程：800 x 800 x 300 mm
- 工作台尺寸：850 x 850 mm
- 工作台最大承载：1,000 kg
- 主轴直径选项：Φ100、Φ120、Φ150 mm
- 主轴最高转速（短时）：最高可达 40,000 / 30,000 / 20,000 rpm
- 主轴最高转速（长期）：最高可达 32,000 / 24,000 / 16,000 rpm
- 主轴额定功率：6 / 7.5 / 20 kW
- 快速移动速度 (X/Y/Z)：每轴 24 m/min
- 最大进给速度 (X/Y/Z)：每轴 10 m/min
- 定位精度 (X/Y/Z)：0.003 mm
- 重复精度 (X/Y/Z)：0.002 mm
- 刀库：根据型号为盘式或链式
- 刀具容量：无超声波: 24 / 24 / 40；超声波: 24 / 24 / 20
- 整机重量（含附件）：9,000 kg
- 占地尺寸（L x W x H）：2,990 x 2,935 x 2,875 mm
- CNC控制器：SIEMENS 828D-280
- 防护 / 密封：多层风琴、板金迷宫、正压气流密封、密闭空调电气箱、多重主轴密封方式
