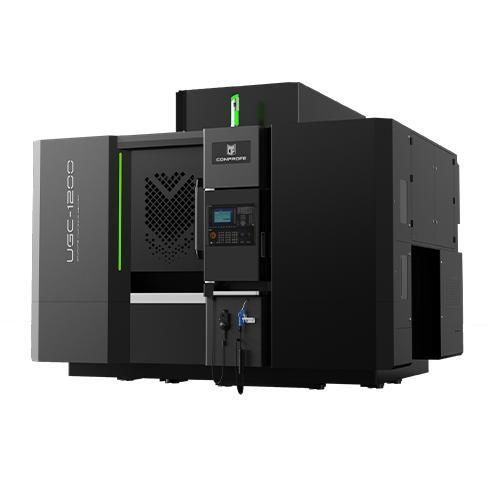

3轴CNC加工中心 UGC-1200

立式用于陶瓷碳纤维增强复合材料

概述

• 刚性一体式龙门框架结构，采用大截面横梁设计以提高结构刚性
• 经有限元分析（FEM）优化的铸造结构，旨在通过对零件及整体机床的变形与频率分析减少变形
• 高刚性线性滚子导轨；大功率永磁同步电主轴；变频水冷机确保主轴热膨胀稳定
• 全面密封方案：
  - 轴向保护：X/Y轴：多层风琴防护、板金迷宫结构和正压气流密封；Z轴：环形风琴防护
  - 刀库：全封闭装甲风琴防护，带气吹清洗刀柄功能
  - 电箱：全密封，配密封条与空调冷却
  - 主轴：多重密封方式，包括迷宫结构、正压气流和密封圈

产品亮点

• 大截面横梁的一体式龙门结构以提高刚性
• FEM优化的铸造结构可在受载时减少变形
• 高刚性线性滚子导轨与大功率永磁同步主轴结合
• 变频水冷机维持主轴热状态稳定
• 高效除尘系统：多吸入口的大功率除尘、内部手持清洁器以及减少粉尘粘附的不锈钢板金底座
• 轴向多层防护（X/Y双层风琴，Z环形风琴）形成板金迷宫结构，防止导轨污染

应用案例
适用于石墨、绿体陶瓷、碳纤维复合材料及其他硬脆材料、复合材料和难切削金属的高精度、高效率加工。

技术参数（表）
Item - UGC-1200A｜B｜C - Unit
X/Y/Z-Axis Travel - 800×1200×300 - mm
Worktable Dimension - 850×1250 - mm
Max. Load of Worktable - 1000 - kg
Ultrasonic Spindle - Standard - /
Spindle Diameter - Φ100｜Φ120｜Φ150 - mm
Max. Spindle Speed (Short-Duration) - 40,000｜30,000｜20,000 - rpm
Max. Spindle Speed (Long-Duration) - 32,000｜24,000｜16,000 - rpm
Rated Power - 6｜7.5｜20 - kW
X/Y/Z-Axis Rapid Speed - 24/24/24 - m/min
X/Y/Z-Axis Max. Feed Speed - 10/10/10 - m/min
X/Y/Z-Axis Positioning Accuracy - 0.003 - mm
X/Y/Z-Axis Repeatability - 0.002 - mm
Tool Magazine Type - Disc Type｜Disc Type｜Chain Type - /
Tool Holding Capacity - Non-Ultrasonic: 24｜24｜40; Ultrasonic: 24｜24｜20 - No. of Tools
Total Weight (incl. Accessories) - 11,000 - kg
Machine Size (L×W×H) - 2,990×3,770×2,900 - mm
CNC Controller - SIEMENS 828D-280 - /
Protection - Three-Layer Protection - /

特性 / 技术规格

• 型号：UGC-1200（可选：UGC-1200A/B/C）
• 行程 X/Y/Z：800 × 1200 × 300 mm
• 工作台尺寸：850 × 1250 mm
• 最大工作台载重：1000 kg
• 主轴直径可选：Φ100、Φ120、Φ150 mm
• 主轴最大转速（短期）：40,000 / 30,000 / 20,000 rpm（按型号）
• 主轴最大转速（长期）：32,000 / 24,000 / 16,000 rpm（按型号）
• 主轴额定功率：6 / 7.5 / 20 kW（按型号）
• 快移速度（X/Y/Z）：24 m/min
• 最大进给速度（X/Y/Z）：10 m/min
• 定位精度（X/Y/Z）：0.003 mm
• 重复定位精度（X/Y/Z）：0.002 mm
• 刀库类型：盘式或链式（视型号而定）
• 刀具容量：非超声波：24/24/40；超声波：24/24/20（按型号）
• 总重（含附件）：11,000 kg
• 机床外形尺寸（L×W×H）：2,990 × 3,770 × 2,900 mm
• CNC 控制器：SIEMENS 828D-280
• 防护：三层防护，轴、刀库、电箱和主轴采用多重密封措施
