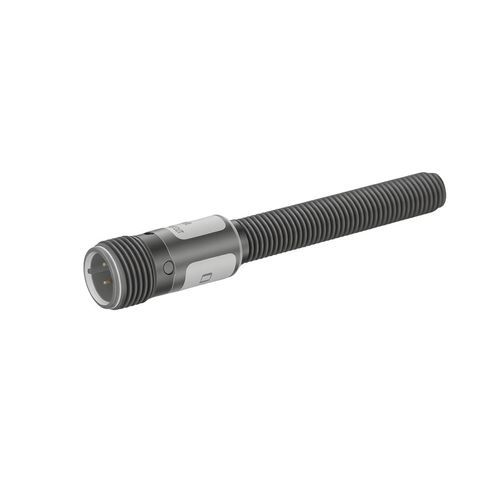

电感接近传感器 CL08 series圆柱M8开关功能
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M8
- 输出信号
- 开关功能, 2线式
- 电气连接
- M8连接器
- 电源电压
- 直流, 24Vdc, 12Vdc
- 材质
- 黄铜, PVC, PTFE
- 保护水平
- IP67
- 应用
- 工业
- 其他特性
- 非接触式, 微型
- 测量范围
0.2 cm
(0.08 in)- 工艺温度
最少: -25 °C
(-13 °F)最多: 70 °C
(158 °F)
产品介绍
产品概述
技术规格
机械/电气参数
适用环境
产品附件
特性 / 适用场景
- 产品类型：防焊型/耐焊溅类型
- 检测距离：2 mm
- 外形结构：圆柱形（M8）
- 检测原理：电感式（金属检测）
- 输出方式：DC 两线制，常开（NO）
- 线缆长度：2 m
- 检测方向：前方
- 响应频率：1200 Hz；响应时间：400 μs
技术规格
- 检测物体：金属
- 标准检测物：铁 8 × 8 × 1 mm
- 回差：小于检测距离的 10%
- 温漂：在 -25 ~ +70 °C 范围内，参考 +23 °C 时检测距离变化在 ±10% 以内
- 材质：外壳–黄铜镀特氟龙；检测面–特氟龙；电缆–PVC
机械/电气参数
- 输出方式：DC 两线制 NO
- 电源电压：DC 12 ~ 24 V
- 供电方式：直流两线式
- 防护等级：IP67
- 连接方式：接插件
- 信号类型：开关量
- 动作模式：常开
- 安装方式：埋入式
- 指示灯：红色输出指示灯
- 电压影响：额定电源±15% 范围内，检测距离变化在 ±1% 以内
- 绝缘电阻：≥50 MΩ（DC500V）
- 开关容量：3–100 mA
- 漏电流：≤0.8 mA
- 耐冲击：500 m/s²，X、Y、Z 各方向 3 次
- 耐电压：AC1000 V 50/60 Hz 1 min（带电部与外壳之间）
- 耐振动：10–55 Hz，双振幅 1.5 mm，X、Y、Z 各方向 2 h
- 重量：约 40 g
适用环境
- 使用环境温度：-25 ~ +70 °C
产品附件
- 随附：螺母 ×2，内齿垫 ×1，合格证
特性 / 适用场景
- 系列：CL08 系列接近传感器
- 型号：CL08-RF2DLF1-A
- 检测距离短（2 mm），适用于高精度检测场景
- 电感式金属检测，响应快（400 μs），工作频率高（1200 Hz）
- DC 两线供电，工作电压范围宽（12–24 V）
- 防护等级 IP67，耐振动耐冲击，适合工业环境
- 材料与特氟龙表面适配焊接/特氟龙加工环境
- 典型应用：3C 电子、自动停车系统、物流仓储等金属检测场景
