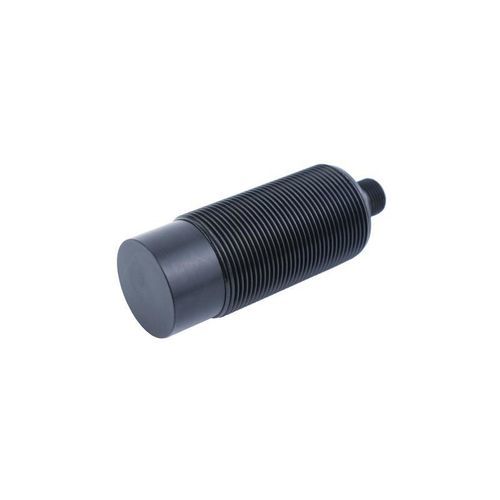

电感接近传感器 CL30-RN30DNF1-A

圆柱M30NPN

产品简介
CL30系列电感式接近传感器，型号 CL30-RN30DNF1-A。防焊渣设计，圆柱形 M30 外壳，前部检测金属目标，输出 NPN 常开 (NO)，典型检测距离 30 mm。

主要特性

• 产品类型: 防焊型
• 检测距离: 30 mm
• 产品结构: 圆柱形
• 检测原理: 电感式
• 外形尺寸: M30
• 输出方式: NPN NO（常开）
• 线缆长度: 2 m
• 检测方向: 前部
• 响应频率: 100 Hz
• 响应时间: 5 ms
• 检测物体: 金属物体
• 特殊要求: 防焊渣
• 产品附件: 合格证
• 回差: 检测距离的 10% 以下
• 标准检测物: 铁 90×90×1 mm
• 温漂: 在 -25~+70 ℃ 范围内，相对 +23 ℃ 基准时检测距离变化在 ±10% 以内
• 材质: 外壳：黄铜镀特氟龙；检测面：特氟龙；电缆：PVC

机械 / 电气参数

• 输出方式: NPN NO（常开）
• 电源电压: DC 12~24 V
• 供电方式: 直流三线式
• 防护等级: IP67
• 连接方式: 接插件
• 信号类型: 开关量
• 动作模式: 常开
• 安装方式: 非埋入式
• 消耗电流: ≤ 13 mA
• 指示灯: 红色输出指示灯
• 保护电路: 短路保护、电源浪涌保护
• 电压影响: 在额定电源电压的 ±15% 范围内，检测距离变化在 ±1% 以内
• 负载电流: ≤ 200 mA
• 绝缘电阻: ≥ 50 MΩ（DC500 V 兆欧表）充电部与外壳之间
• 耐冲击: 500 m/s²，X、Y、Z 各方向 3 次
• 耐电压: AC1000 V 50/60 Hz 1 min 充电部与外壳之间
• 耐振动: 10~55 Hz 双振幅 1.5 mm，X、Y、Z 各方向 2 h
• 重量: 约 207 g

适用环境

• 使用环境温度: -25 ~ +70 ℃

规格 / 技术参数

• 系列: CL30 系列
• 型号: CL30-RN30DNF1-A
• 检测距离: 30 mm
• 工作电压: DC 12~24 V
• 输出: NPN 常开 (NO)
• 防护等级: IP67
• 外形尺寸: M30
• 线缆长度: 2 m
• 响应时间: 5 ms
• 温度范围: -25 ~ +70 ℃
• 材质: 黄铜镀特氟龙 / 特氟龙检测面 / PVC 电缆
