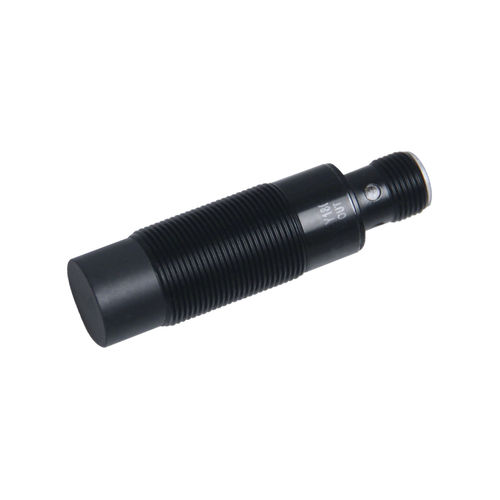

电感接近传感器 CL08-RF2DNF1-A圆柱M12NPN
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M12
- 输出信号
- NPN
- 电气连接
- M12连接器
- 安装类型
- 非溺水
- 保护水平
- 防泼溅, IP67
- 其他特性
- 四线式
- 测量范围
最少: 0 mm
(0 in)最多: 8 mm
(0.31 in)- 工艺温度
最少: -25 °C
(-13 °F)最多: 70 °C
(158 °F)
产品介绍
产品名称
概述
技术规格
机械/电气参数
适用环境
控制/外形图
技术摘要
- 型号: CL12-RN8DNF1-A
- 系列: CL12 电感式接近传感器
概述
- 类型: 防焊渣/防焊溅型
- 检测距离: 8 mm
- 外形: 圆柱形 (M12)
- 检测原理: 电感式
- 输出: NPN 常开 (三线直流)
技术规格
- 检测距离: 8 mm
- 线缆长度: 2 m
- 检测方向: 前部
- 响应频率: 500 Hz
- 响应时间: 1 ms
- 检测物体: 金属物（标准检测物: 铁 24×24×1 mm）
- 特殊要求: 防焊渣
- 产品附件: 螺母×2，内齿垫×1，合格证
- 回差: < 检测距离的 10%
- 温漂: 在 -25~+70 ℃ 范围内，相对于 +23 ℃ 参考值，检测距离变化在 ±10% 内
- 材质: 外壳：黄铜镀特氟龙；检测面：特氟龙；电缆：PVC
机械/电气参数
- 输出方式: NPN 常开
- 供电电压: DC 12~24 V
- 供电方式: 直流三线式
- 防护等级: IP67
- 连接方式: 接插件
- 信号类型: 开关量
- 动作模式: 常开
- 安装方式: 非埋入式
- 消耗电流: <13 mA
- 指示灯: 红色输出指示灯
- 保护电路: 短路保护、浪涌保护
- 电压影响: 在额定电源±15% 范围内，检测距离变化在 ±1% 以内
- 负载电流: <200 mA
- 绝缘电阻: >50 MΩ（DC500 V）充电部与外壳间
- 耐冲击: 500 m/s²，X/Y/Z 各方向 3 次
- 耐电压: AC1000 V，50/60 Hz，1 分钟
- 耐振动: 10–55 Hz 双振幅 1.5 mm，X/Y/Z 各方向 2 小时
- 重量: 约 65 g
适用环境
- 使用环境温度: -25~70 ℃
控制/外形图
- 电感式圆柱形 M12（电缆输出）— 产品页面包含接线图和外形尺寸图
技术摘要
- 型号: CL12-RN8DNF1-A
- 系列: CL12
- 类型: 防焊渣型
- 检测原理: 电感式
- 检测距离: 8 mm
- 规格: M12，圆柱形
- 输出: NPN 常开，三线 DC
- 供电电压: DC 12~24 V
- 防护等级: IP67
- 响应频率: 500 Hz，响应时间: 1 ms
- 线缆长度: 2 m
- 工作温度: -25~70 ℃
- 附件: 螺母×2，内齿垫×1，合格证
