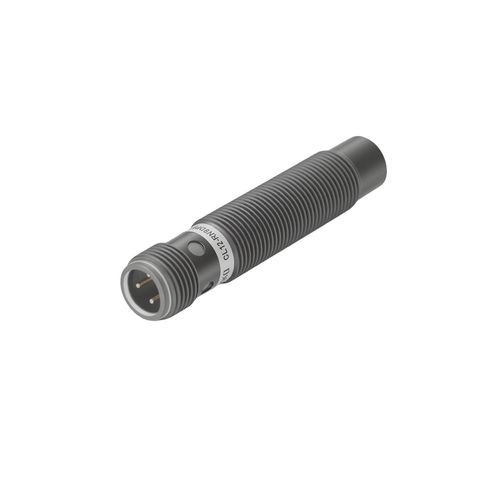

电感接近传感器 CL12-RN8DNF1-A圆柱M12NPN
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M12
- 输出信号
- NPN
- 电气连接
- M12连接器
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 非溺水
- 材质
- 黄铜, PVC, PTFE
- 保护水平
- IP67
- 其他特性
- 四线式
- 测量范围
0.8 cm
(0.31 in)- 工艺温度
最多: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
产品介绍
产品名称
CL12-RN8DNF1-A（CL12系列电感式接近传感器）
概述
技术规格
机械 / 电气参数
适用环境
包装 / 附件
特性 / 规格技术总结
CL12-RN8DNF1-A（CL12系列电感式接近传感器）
概述
- 产品类型：防焊渣型
- 检测距离：8 mm
- 外形：圆柱形（M12）
- 检测原理：电感式（针对金属）
- 输出方式：NPN 常开（NO）
技术规格
- 线缆长度：2 m
- 检测方向：前端面
- 响应频率：500 Hz
- 响应时间：1 ms
- 检测物体：金属
- 特殊要求：防焊渣
- 标准检测物：铁 24 × 24 × 1 mm
- 回差：小于检测距离的10%
- 温漂：在-25 ℃至+70 ℃范围内，参考+23 ℃时变化在±10%以内
- 材质：外壳为黄铜，表面PTFE镀层；检测面PTFE；电缆PVC
机械 / 电气参数
- 输出方式：NPN 常开
- 电源电压：DC 12–24 V
- 供电方式：直流三线式
- 防护等级：IP67
- 连接方式：接插件
- 信号类型：开关量
- 动作模式：常开
- 安装方式：非埋入式
- 消耗电流：≤ 13 mA
- 指示灯：红色输出指示灯
- 保护电路：短路保护、电源浪涌保护
- 电压影响：额定电源电压±15%范围内，检测距离变化在±1%以内
- 负载电流：≤ 200 mA
- 绝缘电阻：≥ 50 MΩ（DC 500 V）
- 耐冲击：500 m/s²，X/Y/Z 各方向 3 次
- 耐电压：AC 1000 V，50/60 Hz，1 min
- 耐振动：10–55 Hz，双振幅1.5 mm，X/Y/Z 各方向 2 h
- 重量：约 65 g
适用环境
- 工作温度：-25 ℃ 至 +70 ℃
包装 / 附件
- 螺母 ×2
- 内齿垫圈 ×1
- 合格证
特性 / 规格技术总结
- 系列：CL12
- 型号：CL12-RN8DNF1-A
- 检测方式：电感式（针对金属）
- 检测距离：8 mm（标准检测物：铁 24×24×1 mm）
- 输出：NPN 常开，三线制，负载电流 ≤ 200 mA
- 工作电源：DC 12–24 V，工作电流 < 13 mA
- 防护等级：IP67，适用于 -25 ℃ 至 +70 ℃ 环境
- 外形 / 安装：圆柱形 M12，非埋入式安装
