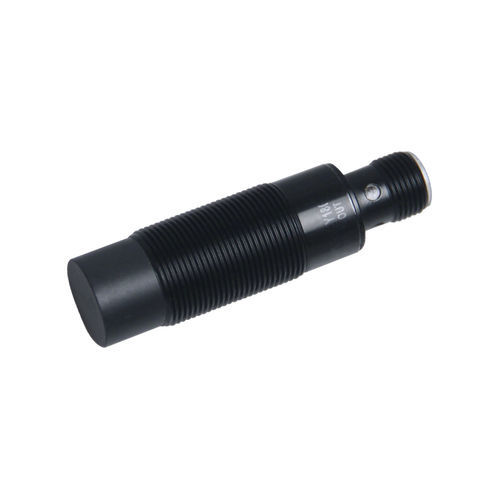

电感接近传感器 CL08-RN4DNF1-A圆柱M12开关功能
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M12
- 输出信号
- 开关功能, NPN
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 淹没
- 材质
- 黄铜, PVC, PTFE
- 保护水平
- IP67
- 其他特性
- 非接触式, 四线式
- 测量范围
最少: 0 mm
(0 in)最多: 4 mm
(0.16 in)- 工艺温度
最少: -25 °C
(-13 °F)最多: 70 °C
(158 °F)
产品介绍
产品系列
产品概述
技术规格
机械/电气参数
适用环境
产品附件
资料与图纸
特性 / 规格汇总
- CL12系列电感式接近传感器
产品概述
- 产品类型：防焊渣型
- 检测距离：4 mm
- 外形：圆柱形（M12）
- 检测原理：电感式
- 输出方式：NPN 常开（NO）
- 外形尺寸：M12
- 线缆长度：2 m
- 检测方向：前方
技术规格
- 响应频率：1000 Hz
- 响应时间：500 μs
- 检测物体：金属目标
- 特殊要求：防焊渣
- 回差：低于检测距离的10%
- 标准检测物：铁 12 × 12 × 1 mm
- 温漂：在 -25 ～ +70 °C 范围内，以 +23 °C 为基准，检测距离变化在 ±10% 以内
- 材质：外壳 黄铜（PTFE 涂层）；检测面 PTFE；电缆 PVC
机械/电气参数
- 输出方式：NPN NO
- 电源电压：DC 12～24 V
- 供电方式：直流三线式
- 防护等级：IP67
- 连接方式：成型电缆
- 信号类型：开关量
- 动作模式：常开
- 安装方式：埋入式 / 平齐安装
- 消耗电流：小于 13 mA
- 指示灯：红色输出指示灯
- 保护电路：短路保护、浪涌保护
- 电压影响：额定电源±15% 范围内，检测距离变化 ≤ ±1%
- 负载电流：≤ 200 mA
- 绝缘电阻：≥ 50 MΩ（DC500 V，在带电部与外壳间测量）
- 耐冲击：500 m/s²，X/Y/Z 各方向 3 次
- 耐电压：AC1000 V 50/60 Hz 1 分钟，带电部与外壳间
- 耐振动：10–55 Hz，双振幅 1.5 mm，X/Y/Z 各方向 2 h
- 重量：约 67 g
适用环境
- 使用环境温度：-25 ～ +70 °C
产品附件
- 螺母 ×2、内齿垫 ×1、合格证
资料与图纸
- 产品控制输出图与外形尺寸图（见产品资料下载区）
特性 / 规格汇总
- 型号：CL12-RF4DNF1（CL12系列）
- 检测距离：4 mm
- 外形：M12 圆柱形
- 检测方式：电感式（适用于金属目标）
- 输出：NPN 常开，直流三线式，负载电流 ≤ 200 mA
- 电源：DC 12～24 V，消耗电流 < 13 mA
- 防护：IP67，具耐冲击和耐振动设计
- 工作温度：-25 ～ +70 °C
