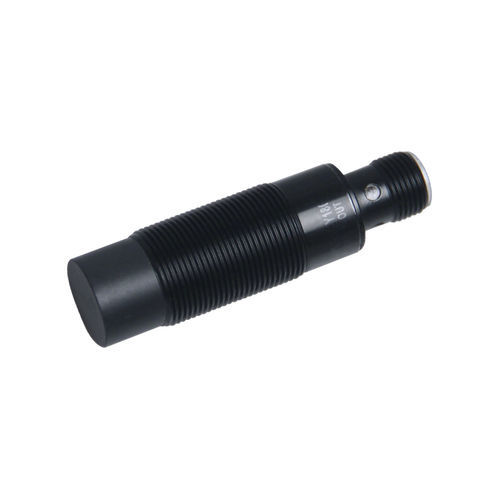

电感接近传感器 CL12-RF4DPF1圆柱M12数字
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M12
- 输出信号
- PNP, 开关功能, 数字
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 淹没
- 材质
- 黄铜, PVC, PTFE
- 保护水平
- 防泼溅, IP67
- 其他特性
- 四线式
- 测量范围
最多: 4 mm
(0.16 in)最少: 0 mm
(0 in)- 工艺温度
最多: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
产品介绍
产品
技术规格
机械 / 电气参数
适用环境
附件
- 产品名称: CL12-RF4DPF1
- 系列: CL12 系列电感式接近传感器
- 产品类型: 防焊型（抗焊渣/焊接飞溅）
- 检测距离: 4 mm
- 外形尺寸: M12 圆柱形
- 检测原理: 电感式
- 输出方式: PNP 常开 (NO)
技术规格
- 检测距离: 4 mm
- 外壳: 圆柱形 (M12)
- 线缆长度: 2 m
- 检测方向: 前方
- 响应频率: 1000 Hz
- 响应时间: 500 μs
- 被测物: 金属物体（标准检测物: 铁 12 × 12 × 1 mm）
- 回差: ≤ 检测距离的 10%
- 温漂: 在 -25 ～ +70 °C 范围内，参考 +23 °C 时变化 ≤ ±10%
- 特殊要求: 防焊渣 / 焊接飞溅耐受
- 材质: 外壳 – 黄铜镀 PTFE；检测面 – PTFE；电缆 – PVC
- 随货附件: 螺母×2，内齿垫×1，合格证
机械 / 电气参数
- 输出方式: PNP NO
- 电源电压: DC 12–24 V
- 供电方式: 直流三线式
- 防护等级: IP67
- 连接方式: 成型电缆
- 信号类型: 开关量
- 动作模式: 常开
- 安装方式: 埋入式 / 平齐安装
- 消耗电流: ≤13 mA
- 指示灯: 红色输出指示灯
- 保护电路: 短路保护、浪涌保护
- 电压影响: 在额定电源电压 ±15% 范围内，检测距离变化 ≤ ±1%
- 负载电流: ≤200 mA
- 绝缘电阻: ≥50 MΩ（DC500 V 测量，带电部件与外壳之间）
- 耐冲击: 500 m/s²，X/Y/Z 各方向 3 次
- 耐电压: AC1000 V，50/60 Hz，1 min（带电部件与外壳之间）
- 耐振动: 10–55 Hz，双振幅 1.5 mm，X/Y/Z 各方向 2 h
- 重量: 约 67 g
适用环境
- 使用温度: -25 ～ +70 °C
附件
- 螺母×2，内齿垫×1，合格证
