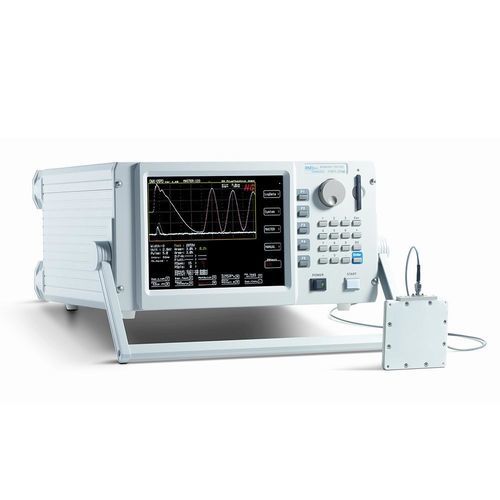

高电压耐压测试仪

概述
冲击耐压测试使用极短的高压脉冲来检测绕组中的绝缘缺陷（例如绕组匝间短路、层间或相位缺陷）。与直流或交流试验相比，该方法通过分析瞬态电压响应，在施加最小能量的情况下定位缺陷。

优势

• 通过传播时间（飞行时间）效应识别潜在的绕组匝间短路
• 测试能量极小，属于非破坏性检测
• 测试时间非常短，适合串联/自动化测试
• 短上升时间带来高灵敏度
• 可自动化，实现可重复的测试流程

工作原理 / 测试流程
对绕组施加短促的高压脉冲。测量设备记录产生的电压波形并与参考曲线比较。异常波形则指示绝缘缺陷或匝间短路。分析基于瞬态响应的传播时间和幅值特征。

应用领域

• 研发与实验室（故障定位、绕组验证）
• 生产质量保证（批量产品测试）
• 售后、维护与修理（现场快速诊断）
• 汽车工业、电气工程、机械工程及相关行业

特性 / 规格（技术）

• 测试原理：采用短脉冲的冲击/瞬态测试
• 上升时间：非常短（典型约100–200 ns，视设备而定）
• 测试能量：最小，非破坏性测试方法
• 可检测缺陷：匝间短路、层间或相位缺陷、绝缘异常
• 结果：将瞬态电压波形与参考曲线进行比对分析
• 适用：单次测试、批量测试及自动化应用
• 优势：测试时间短、灵敏度高、适用于重复测试周期
