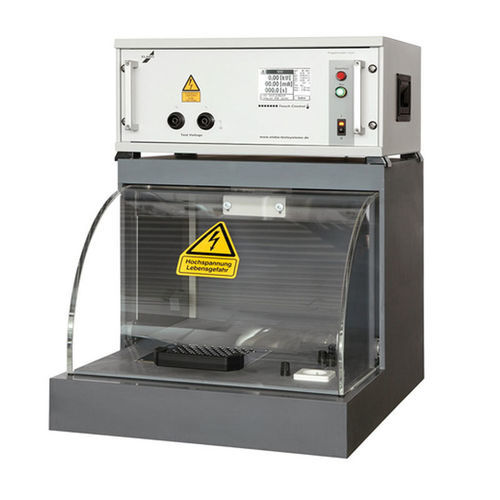

电力安全测试设备 G1-1A

介电质绝缘电压

简要说明
操作者安全与精确测量结果的结合
产品安全性的验证在几乎所有国际标准中都有规定。为证明产品安全性，通常需要进行高压试验。bott 的产品系列包含多种测试设备和附属模块，可用于完成各类测试任务。

高压测试设备用于什么？
高压测试用于检验设备、机器、元件和绝缘材料的绝缘性和耐电压强度。测试过程中施加的电压在正常运行中不会出现。通过测试可以发现材料变化（例如：绝缘性能恶化）和制造缺陷（例如：接线端子松动或绝缘损坏）。此外，还可检验空气间隙和爬电距离的正确尺寸以及绝缘材料的适用性。

安全要求
典型的测试电压通常在1.000–2.500 V范围内；在特殊情况下，测试电压可超过10.000 V。高压测试对操作人员存在潜在危险，因此必须采取保护措施和安全防护（例如：符合 EN50191 (VDE0104)）。所有 bott 测试设备均符合 EN50191 (VDE0104) 的要求，并提供丰富的附件以确保操作者防护。

高压测试可以证明什么？

• 检测绝缘性能劣化
• 检测制造缺陷（接触点松动、绝缘损伤）
• 检验空气间隙和爬电距离
• 评估绝缘材料的适用性

设备类型 / 产品概览（选项）
页面展示了不同的设备系列和模型组合。示例型号及额定范围（节选）：

• HV Prüfgeräte BestPerformance G1-1A / G1-1M — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1B / G1-1N — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1C / G1-1P — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1G / G1-1T — 0,1 .. 2,50 kV • 0,2 .. 5,00 kV AC
• HV Prüfgeräte BestPerformance G1-1H / G1-1U — 0,1 .. 1,50 kV • 0,2 .. 3,00 kV AC
• HV Prüfgeräte HighPerformance F1-1A / F1-1M — 100 .. 2.500 V AC, 200 .. 5.000 V AC
• HV Prüfgeräte HighPerformance F1-1A Z200 / F1-1M Z200 — 100 .. 2.500 V AC, 200 .. 3.000 V AC
• HV Prüfgeräte HighPerformance F1-1B / F1-1N — 200 .. 3.500 V AC, 300 .. 7.000 V AC
• HV Prüfgeräte HighPerformance F1-1C / F1-1P — 300 .. 5.000 V AC, 400 .. 10.000 V AC
• HV Prüfgeräte HighPerformance F1-1D / F1-1Q — 400 .. 6.000 V AC, 500 .. 12.000 V AC

功能与特性（概述）

• 绝缘与耐电压测试（依据机型支持 DC/AC）
• 检测制造和材料缺陷
• 适用于不同电压范围的型号（低至极高的测试电压）
• 用于实施操作者防护的安全装置与附件
• 可配置的测试流程及用于适配测试任务的附加模块

安全标准
所有设备均符合 EN50191 (VDE0104)。bott 还提供丰富的附件以确保操作者防护。

应用领域

• 电气与电子设备的生产与最终测试
• 研发（绝缘测试、寿命测试）
• 质量保证（抽样检查、100% 测试）
• 维护与检修（安全测试）
• 培训与实验室应用

特性 / 技术规格

• 典型测试电压：根据型号从几十伏到超过10 kV
• 版本：仅 DC、仅 AC 及 DC/AC 组合机型
• 页面列示的系列名称：«BestPerformance (G1‑… )» 与 «HighPerformance (F1‑… )»
• 安全标准：符合 EN50191 (VDE0104)
• 功能：绝缘测试、耐电压测试、试验周期内的测量/监控
• 附件：用于操作者保护的防护装置与安全相关模块
