电测试模块 SM series

绝缘电流泄漏电力安全

产品概述
我们的 Smart Testing Modules（控制柜模块）用于高压、绝缘和保护导体电阻测量，专为安装在控制柜、自动化测试环境和分布式测量站而设计。模块可实现精确的电气安全测试（绝缘电阻、耐压、保护导体/接地电阻、漏电流测量），并特别适合与测试与生产系统集成。

设备类型（节选）

• 高压/绝缘测试模块 (SM-HVDC-0-ZRM)：0.05 kV (DC) ... 3.00 kV (DC) / 0 ... 10 mA (DC) / 10 kΩ … 5 GΩ

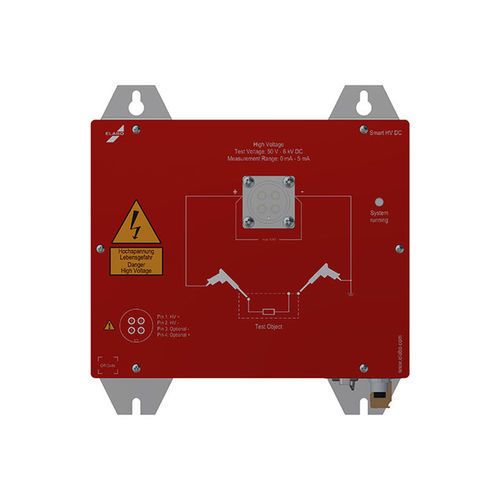

• 高压/绝缘测试模块 (SM-HVDC-10-ZRM)：0.05 kV (DC) ... 6.00 kV (DC) / 0 ... 5 mA (DC) / 20 kΩ … 5 GΩ
• 高压/绝缘测试模块 (SM-HVDC-20-ZRM)：0.10 kV (DC) ... 10.00 kV (DC) / 0 ... 3 mA (DC) / 30 kΩ … 5 GΩ
• 绝缘测试模块 (SM-ISO-0-ZRM)：0.05 kV (DC) ... 1.20 kV (DC) / 100 kΩ ... 10 GΩ
• 保护导体测试模块 (DC) SM-PEDC-0-ZRM：5 V (DC) / 5 A / 1 mΩ … 800 mΩ
• 保护导体测试模块 (AC) SM-PEAC-0-ZRM：2 A (AC) ... 40 A (AC) / 手动调压变压器
• 保护导体测试模块 (AC) SM-PEAC-1-ZRM：2 A (AC) ... 40 A (AC) / 电机机械式抽头变压器
• 漏电流测试仪 单相 (SM-LC1P-0-ZRM)：漏电流测量量程：0.1 mA / 1 mA / 10 mA
• 漏电流测试仪 三相 (SM-LC3P-0-ZRM)：漏电流测量量程：0.1 mA / 1 mA / 10 mA
• 电源模块（例如 SM-LCPOW1P-10-ZRM）：电网电压可达 ~280 V，依据型号提供不同供电方式（接地/浮地）及电流

接口与软件
模块面向自动化应用，提供通过数字接口（Ethernet）的可编程控制。驱动组件和软件包简化了与现有测试和生产流程的集成。用于计算机控制的测试可使用软件解决方案（例如 elution two）以及用于控制和评估的接口。

功能与设计特性

• 模块化、紧凑的结构，便于机柜集成
• 可插拔的被测件与电源连接
• 设备内可存储启动参数集（本地参数存储）
• 可实现分布式安装以本地采集敏感测量量
• Ethernet 接口及标准化协议/驱动组件以便自动化
• 适用于生产和测试环境中的自动化测试流程

特性 / 规格

• 耐压试验范围（部分模块）：根据模块不同从 0.05 kV (DC) 到 10.00 kV (DC)
• 测量电流范围（部分模块）：最高可达 10 mA (DC)，或特定 AC 电流范围最高至 40 A
• 绝缘测量范围：可达 GΩ 级（例如根据模块可达 5 GΩ 或 10 GΩ）
• 保护导体测量：mΩ 级电阻范围（1 mΩ … 几百 mΩ）或规定的试验电流（AC/DC）
• 漏电流测量：可扩展量程（0.1 mA / 1 mA / 10 mA），适用于单相和三相试验
• 通信：Ethernet（可编程），用于系统集成的驱动组件
• 机械结构：为控制柜设计，便于插拔和安装的模块
• 适用领域：自动化技术、试验台、实验室应用、制造与维护
