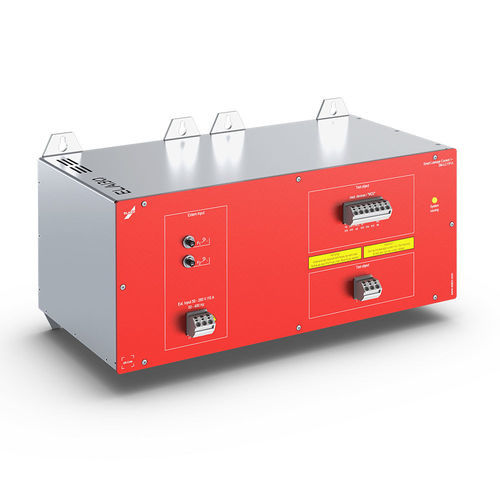

绝缘测试仪 SM-LC series

电流泄漏安全电力安全

概述
由于绝缘故障可能产生泄漏电流，这会对电气设备的操作者或用户造成潜在危险。在产品开发和最终检验中测量泄漏电流是重要的安全环节，尤其在医疗领域。泄漏电流测试仪可识别潜在危险源，帮助确保符合相关标准。

Elution Software 与测试流程
与 Elution Software 结合的泄漏电流测试仪提供多种测量和接通选项，用于分析和评估故障来源。可考虑被测件的预热阶段。通过 Elution Software 的完整日志记录，可对设定值和实测值进行完整文档化。实时良/不良统计有助于有针对性的故障分析和质量改进。

测量原理 / 测试条件
泄漏电流测试用于确定在故障情况下（例如：I类设备的保护接地断开或II类设备的绝缘故障）会通过人体流动的电流。被测件在正常工作状态下以略增的电压运行（系数 1.06–1.1）。测试类型可模拟L与N互换（A1、A2型测试）或三相设备的缺相。为避免误测，应采用无接地电源或将被测件绝缘放置。根据接通方式，测试过程中被测件的可触及金属部件可能带电，因此需采取适当的安全措施。

测量量值与要求
标准根据应用领域要求确定泄漏电流的不同量值：有效值（RMS）、平均值、峰值或交流成分。要求的测量带宽通常为最高 1 MHz。

本页示例设备 / 模块

• 泄漏电流测试仪 单相 SM-LC1P-0-ZRM — 泄漏电流量程：0.1 mA / 1 mA / 10 mA
• 泄漏电流测试仪 三相 SM-LC3P-0-ZRM — 泄漏电流量程：0.1 mA / 1 mA / 10 mA
• 电源模块，单相（接地） — 电网电压：最高 280 V / 15 A（接地）（示例电源模块）
• 电源模块，单相（无接地） — 电压范围：约 50 … 280 V / 5 A（无接地）（示例电源模块）

集成与文档
测试仪、供电模块与 Elution Software 的组合允许多种接通和测量方案、自动记录、统计评估（良/不良），从而实现可复现的测试流程，适用于型式试验和定期复检。

技术特性 / 规格

• 测量带宽：最高 1 MHz（标准要求）
• 测量类型：RMS、平均值、峰值、交流成分（取决于标准和测量任务）
• 测量量程（示例设备）：0.1 mA / 1 mA / 10 mA
• 供电选项：接地和无接地供电（针对单相和三相输入的不同型号/模块）
• 软件支持：Elution Software，用于记录、文档、良/不良统计及高级测量/接通功能
• 安全注意事项：需采用绝缘测试布局或无接地供电；在某些接通配置下，可触及金属部件可能带电
