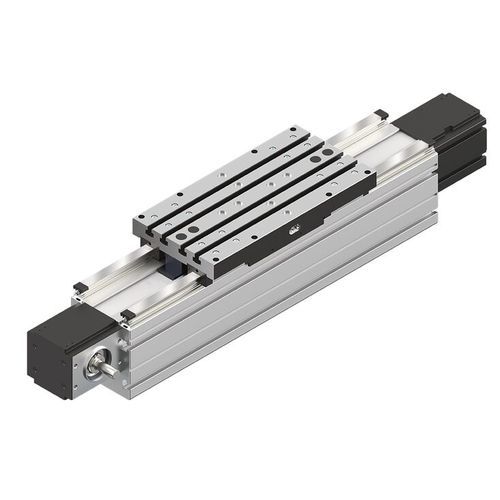

同步齿形带线性模组 MKR-145-NN-3

铝制型材单轴紧凑型

配备滚珠导轨系统和齿形带传动的MKR型直线模块，尺寸145，标准版 配备两个滚珠导轨系统和齿形带传动的直线模块 适用于高扭矩承载能力和高速运行 刚性铝型材框架，配备带盖条的力士乐滚珠导轨系统。 高性能齿形带，采用最大可能的总宽度，可提供高驱动扭矩 并同时具备高刚性 Rexroth 滚珠导轨系统采用双侧单点润滑（仅适用于 使用手动黄油枪进行黄油润滑） 框架型材上还设有对中孔，便于与其他直线系统及 连接元件组合 标配用于磁场传感器的集成电磁开关 提供种类齐全的连接件、夹紧单元和连接轴等配件 带参数铭牌，便于调试 通过滑块实现双侧单点润滑（脂润滑或油 润滑），维护经济高效 带T型槽和对中孔的铝制滑块 预紧力适中的滚珠导轨块（预紧等级C1） 可实现长达 6000 mm 的轴长 技术规格 - 公称尺寸 [mm] MKR-145-NN-3 直线轴类型 齿形带传动 最大加速度 amax [m/s²] 50.0 最大长度 Lmax [mm] 6000.0 动态承载能力（导轨）Cgw [N] 121190 动态扭矩承载能力 Mt [Nm] 7030.0 动态纵向力矩承载能力 ML [Nm] 17630.0 X 轴方向最大允许动态扭矩 Mx max [Nm] 2500 Y 轴方向最大允许动态扭矩 My max [Nm] 6300
