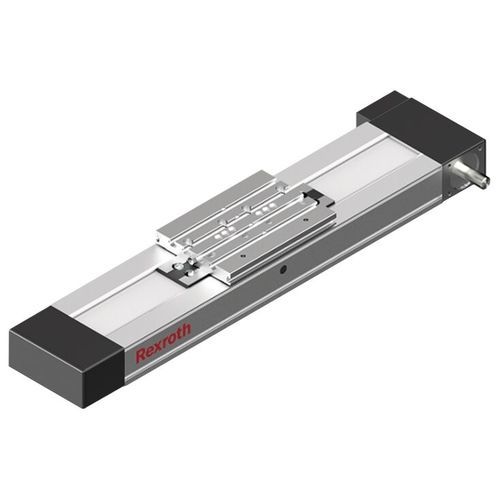

滚珠丝杠线性模组 CKR series

同步齿形带单轴紧凑型

带齿形带传动的紧凑型模块 CKR，70 系列 产品描述 带滚珠导轨系统和齿形带传动的紧凑型模块，70 系列，标准版 四种不同的润滑方式 预紧齿形带 智能齿形带导轨可保护内部组件 可实现长达 10000 mm 的行程 重复定位精度高达 ± 0.05 mm 技术规格 公称尺寸 [mm] CKR-070 直线轴型号 齿形带传动 最小行程范围 smin [mm] 40 注：最小行程范围 smin 确保润滑剂可靠分布所需的最小行程范围。 最大加速度 amax [m/s²] 50.0 最大允许线速度 vmax [m/s] 3.0 最大长度 Lmax [mm] 1500.0 导轨动态承载能力 Cgw [N] 3830 动态扭矩承载能力 Mt [Nm] 77.0 动态纵向力矩承载能力 ML [Nm] 94.0 X 轴方向最大允许动态扭矩 Mx max [Nm] 77 Y 轴方向最大允许动态扭矩 My max [Nm] 94 绕z轴的最大允许动态扭矩 Mz max [Nm] 51 y方向的最大动态载荷 Fy max [N] 2070 z1方向的最大动态载荷 Fz1 max [N] 3830 z2 方向最大动态载荷 Fz2 max [N] 3830 绕 y 轴的平面惯性矩 ly [cm⁴] 5.62
