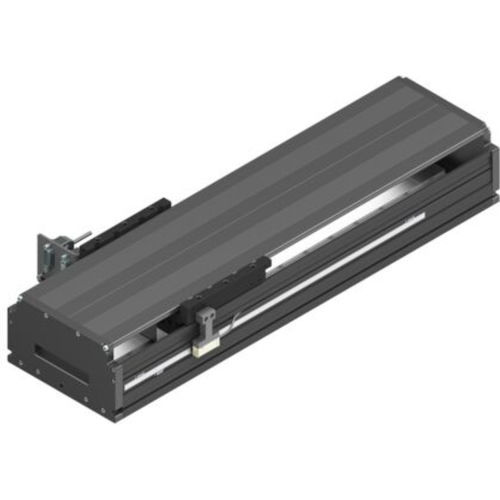

三相线性电机 LMM-140-NN-1

铁芯

直线电机模块 LMM。标称尺寸 LMM-140。最大行程范围 smax 1,444 mm。带铁芯的直线电机 产品描述 直线电机模块 LMM-140-NN-1 尺寸 = 140 长度 (L) = 1616 毫米 最大行程范围 = 1444 毫米 版本 = MA01 - 带线性电机 导轨 = 001 - 带滚珠导轨系统的框架 驱动 = 032 - 带铁芯的直线电机，型号 IC-150B-050-W2 滑块 = 032 - 滑块长度 132 mm 盖板 = 001 - 带盖板 长度测量系统 = 005 - 光学式，绝对式，分辨率 0.05 µm，BiSS-C 接口 润滑 = LSS - 标准润滑 文档 = 001 - 标准最终测试 技术规格 产品属性 - 公称尺寸 [mm] LMM-140 电机类型 带铁芯的直线电机 电机 IC-150B-050-W2 最大允许移动外部负载 mex max [kg] 10.0 长度 L [mm] 1616.0 宽度 [mm] 140.0 高度 [mm] 74.0 最大行程范围 smax [mm] 1444.0 最大加速度 amax [m/s²] 250.0 最大允许线速度 vmax [m/s] 5.0 100 °C 下的连续额定推力 FdN [N] 69.0 最大推力 [N] 242.0 注：最大推力 最大推力和电流：4% 占空比，持续时间 1 秒 动态承载能力（导轨）Cgw [N] 32035 动态扭矩承载能力 Mt [Nm] 1394.0 最大电流 [A] 12.7 动态纵向力矩承载能力 ML [Nm] 1217.0 系统移动质量 mca [kg] 1.9 100 °C 下的连续电流 [A] 3.3 重量 [kg] 21.9 反电动势常数 KEMK [Vs/m] 17.4 基座摩擦力 FRs [N] 60 滑块长度 Lca [mm] 132 刻度长度 [mm] 84 电机吸引力 Fatt [N] 420 中间电路电压 Vdc [V] 600
