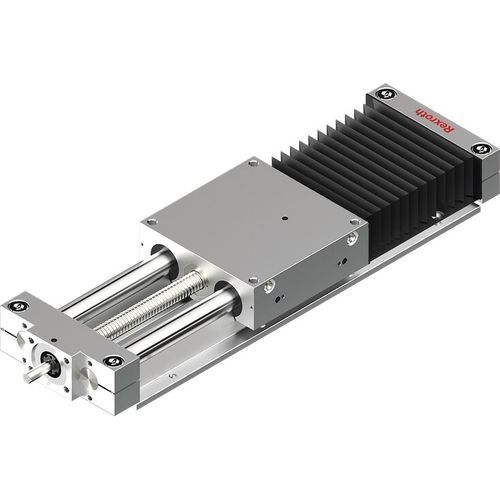

滚珠线性导轨 SOK-085-NN-1
滑动大型精准

滚珠线性导轨 - SOK-085-NN-1 - Bosch Rexroth - Linear Motion Technology - 滑动 / 大型 / 精准

添加到我的收藏夹

添加到产品对比表

产品规格型号

所用技术

滑动, 滚珠

其他特性

精准, 铝制, 大型

导轨长度

1,000 mm, 1,500 mm, 2,500 mm, 3,000 mm, 4,000 mm
(39.37 in, 59.06 in, 98.43 in, 118.11 in, 157.48 in)

载荷

最多: 36,380 N

最少: 2,850 N

速度

0.3 m/s, 1 m/s, 1.2 m/s, 1.3 m/s, 1.6 m/s
(1 ft/s, 3.3 ft/s, 3.9 ft/s, 4.3 ft/s, 5.2 ft/s)

加速度

27 m/s²
(88.6 ft/s²)

功能温度

最多: 40 °C
(104 °F)

最少: 0 °C
(32 °F)

尺寸

最多: 280 mm
(11.02 in)

最少: 85 mm
(3.35 in)

产品介绍

带 SOK 系列滚珠丝杠组件的开放式直线运动滑轨，规格 85 产品描述开放式结构，便于安装借助轴支撑导轨，可实现较长行程高进给力 Rexroth 精密滚珠丝杠组件（轧制型），符合 DIN 标准的 T7 公差等级 69051，公差等级T7，配备无间隙圆柱形螺母大导程设计，行程速度高通过导轨系统两侧的集中润滑（脂润滑）实现经济高效的维护配备波纹管护罩通过定位结构和螺纹实现简便的电机安装提供丰富的配件技术规格产品属性 - 公称尺寸 [mm] SOK-085 直线轴类型开放式，带滚珠丝杠总成最大加速度 amax [m/s²] 27.0 最大允许线速度 vmax [m/s] 0.25 最大长度 Lmax [mm] 1000.0 导轨动态承载能力 Cgw [N] 2850 固定轴承动态承载能力 Cfb [N] 5280 滚珠丝杠总成动态承载能力 Cbs [N] 2250 动态扭矩承载能力 Mt [Nm] 25.0 动态纵向力矩承载能力 ML [Nm] 27.0 X 轴方向最大允许动态扭矩 Mx max [Nm] 10 Y 轴方向最大允许动态扭矩 My max [Nm] 11 Z 轴方向最大允许动态扭矩 Mz max [Nm] 11 y 方向最大动态载荷 Fy max [N] 1020 搭配力士乐伺服电机时的允许环境温度（最小 ... 最大） 0 °C ... 40 °C 注：搭配力士乐伺服电机时的允许环境温度（最小……最大）不得低于露点重量 [kg] 0 z 方向最大动态载荷 Fz max [N] 1020

---
