漏电监控模块 RCMB104 chipset D0569

装载站电动汽车充电器智能型

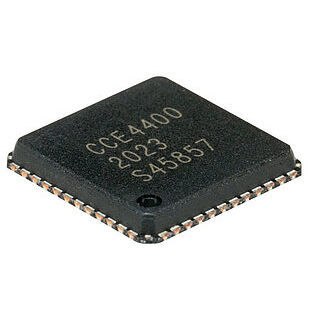

用于交/直流敏感剩余电流监控的 RCMB104 芯片组 D0569 与测量电流互感器和 A 型 RCD 结合使用，用于监控电动汽车交流充电系统的故障电流，在该系统中可能会出现交流或直流故障电流。 根据不同的型号，芯片组适合集成到符合 IEC 62752 或 UL 2231-2 标准（CCID5 或 CCID20）的充电装置（模式 2，IC-CPD）中。 我们用于测量故障电流的元件为您提供了先进的解决方案，可在各种应用中进行可靠的测量。功能强大的 CCE4400 传感器、智能微控制器和灵活的固件相结合，使该系统成为满足 IC-CPD 要求的最佳选择。本德为您的电气安装提供精确性、合规性和安全性。 这一先进解决方案的核心是本德 ASIC CCE4400 和带固件 D0569 的功能强大的微控制器。 功能特点 四个输出（开关 1、开关 2、误差、PWM） 测量范围 ±300 mA 剩余电流分辨率 0.2 mA 获得专利的测量技术（专利号：EP 2 571 128 / US 9,397,494 / US 9,397,494EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856) 负载电流最高达 32 A RMS（单相）或 3 x 32 A RMS（三相）（取决于设备） 故障输出（集成自我监控和测试功能） 对外部干扰的高灵敏度 可提供符合 IEC 62752 和 UL 2231-2 标准的应用变体 即使在恶劣环境下也能广泛使用（例如在外部干扰场的情况下）
