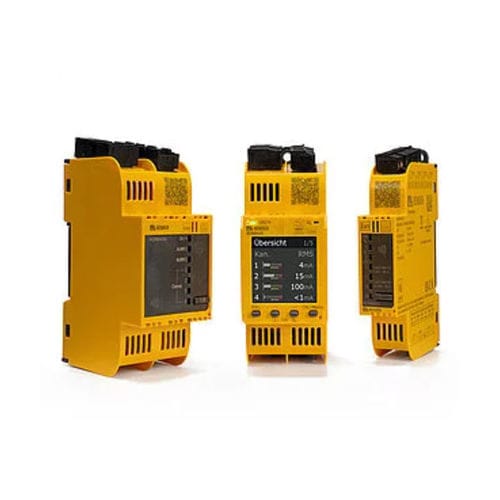

漏电监控系统 LINETRAXX® SmartDetect RCMS

加工配电网装载站

在紧凑的外壳内有4个通道 每个通道都可以交流、脉冲直流或交流/直流敏感测量 频率分析可高达400次谐波 可配置的频率响应 通过各种接口进行通信 LINETRAXX®SmartDetect RCMS410/RCMS425-L/RCMS425-D是一款适用于监测接地电源系统的交流、脉冲直流及平滑直流敏感剩余电流监视仪。设备可测量2mA至70A之间的剩余电流，适用于直流电压和交流电压，频率范围从15Hz至20kHz。 相应的测量电流互感器(例如CTUB100和CTAC系列)必须连接到剩余电流输入端。 可为每个通道设置预报警和主报警的单独响应值，响应值可从交流和直流的RMS值或单独的交流和直流分量中选择。 报警通过报警LED(RCMS410和RCMS425-L)或TFT显示屏(RCMS425-D)显示。报警信号也可通过数字输出和Modbus RTU接口发送。 尽管体积小巧、设计紧凑，但RCMS410仍是一款性能卓越的产品。它可使用直流24 V电源供电。 所有设备都具有多种数字输入和输出，以及模拟输出。 与上一级系统的通信。电气系统所需的参数可通过Modbus RTU或NFC接口及Bender Connect APP进行设置。也可预先设定出厂运行参数。 可以使用功能模块向设备添加各种功能。 特点 特征特点 四通道用于直流、交流和脉冲电流敏感测量 可配置的频率响应 在监测需求发生改变时，可进行扩展/改造或改变功能 通过NFC接口，可使用Bender Connect App进行简单配置 可为客户定制出厂设置 剩余电流测量 符合DIN EN 62020-1(IEC 62020-1)的剩余电流测量装置(RCM) 四通道用于剩余电流测量 每个通道也可以配置为数字输入 每个通道均可进行交流、脉冲直流或交流/直流敏感测量  A型、F型、B型和B+型特征可根据IEC 60755(或VDE 0664-400)进行设置 测量交流/直流(r.m.s值)交流及直流分量 频率范围: DC, 15 Hz…20 kHz 频率分析可高达400次谐波，THD值的计算
