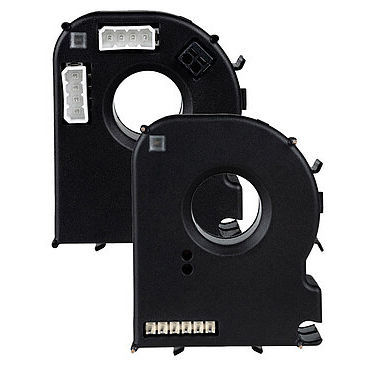

漏电监控模块 RCMB130

裂纹紧凑型RS-485

交流/直流敏感型剩余电流监视模块可以监视高达300V和负载高达32A额定电流的接地电源的泄漏电流和故障电流。该模块用于在配电设备，类似于PDU(配电柜)、插座盒或多个插座的插座盒，并由DC 12...24V的电源供电. RCMB131-01被设计用于安装在PDU和插座盒中。该模块可通过RS-485接口，并且通过Modbus RTU协议与主设备通信。 RCMB131-02 设计用于安装在PDU和插座盒中。该模块通过PWM输出输出剩余电流的有效值，通过更高级别的电路读取和评估。 RCMB132-01被设计用于安装在PDU和插座盒中。该模块通过RS-485接口，并且通过Modbus RTU与主设备通信。可以连接链中的多个设备。因此，RCMB132-01为RS-485（包括电源）提供了两个相同的连接器(包括电源电压)。 特点 交直流敏感型泄漏和故障电流监控，用于预防性维护 适用于PCB安装(仅限 RCMB131-x) 高分辨率用于实现设备泄漏电流监控 通过Modbus RTU(RS-485)测量值和报警传输（仅限 RCMB13x-01） 通过 PWM 输出的测量信号输出 (only RCMB131-02) 频率范围DC…2 kHz 紧凑的设计，用于监控高达 In = 32 A 的标称负载 归因于全屏蔽测量电流变压器，负载电流灵敏度低 持续监控与测量电流变压器的连接 集成测试功能 电源电压 DC 12...24 V
