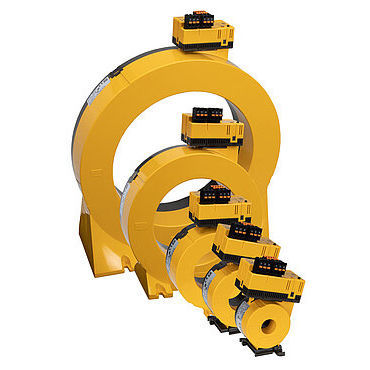

漏电监控系统 LINETRAXX® MRCDB300

RS-485MODBUS连续式

交流/直流敏感型MRCDB300系列设备用于接地系统(TN和TT系统)中可能发生交流或直流故障电流的额外保护(防止间接接触)。 这些系统的一部分包含六脉冲整流器或带平滑的单向整流器的负载，例如逆变器、电池充电器、带频率控制驱动器的现场设备。当达到响应值IΔn2(报警)时，输出继电器K1和K2开关。 通过使用MRCDB300模块和具有隔离特征的开关元件，设备组合满足IEC 60947-2 附件M对MRCD保护装置的要求。 该应用特别适用于保护需要保护的目标，例如保护人员、防火和设备保护。开关元件的关闭时间不得超过20毫秒。 剩余电流监视模块分别由MRCDB300评估电子元件和测量电流互感器芯CTBC20(P)…210(P)组成。为了组装成一个完整的模块，需要电子元件和测量电流互感器芯;如果单独订购，则必须在启动期间将这两个部件插入并校准。 CTBC20P...210P系列测量电流互感器具有集成的磁屏蔽功能，适用于高负载电流或浪涌电流的应用。 特点 符合IEC 60947-2 附录M的要求，与提供隔离作用的断路器组合使用的保护装置 通过触点反馈，来监视连接的断路器 RS-485接口与Modbus RTU(读取测量值/设置参数) 集成开关输出，有两个转换触点K1和K2 (与电隔离) 实现人员保护、防火灾和设备保护（取决于设备版本） 频率范围，DC…100 kHz 组合测试和重置按钮 多彩LED液晶屏显示操作、超出响应值、干扰以及状态消息 交直流敏感型B型测量值采集符合标准IEC 60755 交直流敏感型B+型测量值采集符合标准VDE 0664-400 可更换电子外壳，无需机械分离初级导体 在监视要求发生变化时，扩展/改造或修改功能 由于全电磁屏蔽，因此对负载电流不敏感（仅CTBC20P…210P） 带周期性测试电流的测量电流互感器的连接监视 MRCDB300可以与所有尺寸的CTBC测量电流互感器组合使用 电源电压DC 24 V
