漏电监控模块 RDC104-4

测量电动汽车充电器

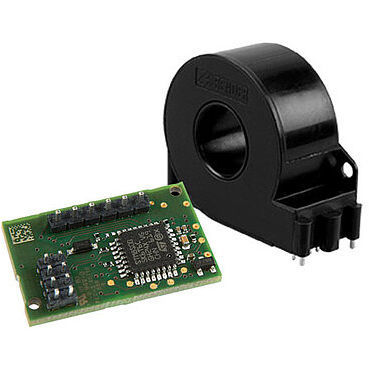

剩余电流监视模块RDC104-4是与CTBC17系列测量电流互感器组合使用的。当可能会发生直流或交流故障电流的情况下，必须安装A型RCD，用于电动汽车交流充电系统的直流故障电流监视。额定电压Un为250 V，额定电流(充电电流)In = 1 x 48 A/3 x 32 A。RDC104-4适用于集成到充电单元模式3(交流)作为 RDC-M模块使用，符合标准IEC 62955。 RDC104-4仅供充电系统的制造商购买，而不是最终用户购买！ 特点 三个输出（DC1，D2，错误） 测量范围DC ±300 mA 剩余电流分辨率0.2 mA 负载电流可高达48A真实有效值(单相)或3 x 32 A真实有效值 (三相) 故障输出(集成自我监视和测试功能) 对外部干扰高度不敏感 即使在恶劣环境中(例如，在外部磁场时)，也能广泛使用 当在应用中作为RDC-M模块使用时，符合标准DIN EN 61851或IEC 62955。当RCD104-4与A型RCD和适合的开关设备组合使用时，可以替代B型RCD (例如电源开关)
