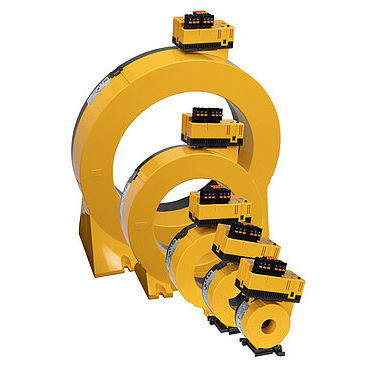

漏电监控系统 LINETRAXX® RCMB300 series

DIN导轨RS-485MODBUS

剩余电流监视模块RCMB300系列，用于测量接地系统(TN和TT)中的交流和直流故障电流。这些模块能够在直流频率范围内测量高达IΔ = 20 A的剩余电流，其频率范围为直流0....100 kHz。 两个单独可调的响应值允许区分预警和报警。当达到响应值IΔn2(报警)时，输出继电器K1和K2开关。 这些模块带有RS-485接口，与Modbus RTU配合使用，可用于传输测量值和报警值。也可以通过此接口设置参数。 剩余电流监视模块分别由RCMB301评估电子仪和CTBC20(P)...210(P)系列测量电流互感器芯组成。组装一个完整的模块，需要电子元件和测量电流互感器芯；如果单独订购，则必须在启动期间将这两个部件插入并校准。 CTBC20P...210P的测量电流互感器芯 系列具有集成的磁屏蔽，适用于高负载电流或浪涌电流的应用 特点 不间断地剩余电流监视，符合DGUV Vorschrift 3规范（德国社会意外保险条例3） 简单便捷的导轨安装和螺丝安装方式 RS-485接口与Modbus RTU(读取测量值/设置参数) 集成开关输出，有两个转换触点K1和K2 (与电隔离) 频率范围，DC…100 kHz 组合测试和重置按钮 多彩LED液晶屏显示操作、超出响应值、干扰以及状态消息 交直流敏感型B型测量值采集符合标准IEC 60755 交直流敏感型B+型测量值采集符合标准VDE 0664-400 可单独计算剩余电流值的交流和直流组件以及 真实有效值 可更换电子外壳，无需机械分离初级导体 在监视要求发生变化时，扩展/改造或修改功能 由于全电磁屏蔽，因此对负载电流不敏感（仅CTBC20P…210P） 带周期性测试电流的测量电流互感器的连接监视 RCMB301可以与所有尺寸的CTBC系列测量电流互感器组合使用 电源电压DC 24 V
