半自动灌装机 SP25

油桶IBC用于桶

简介
SP25 实现了喷嘴在三个轴（X、Y、垂直）的电动行程。该型号避免了操作员手动移动机头的需要，提供三种自动化等级以便选择机器对人工干预的需求频率。紧凑型系列，适用于放置在托盘上的桶、油桶和 IBC。容量范围：20–1,500 L。产能可达每小时65桶（220 L）或每小时15个 IBC（1,200 L）。

这台机器适合您吗？
如果手动定位机头使操作员疲劳或降低产线速度，并希望控制机器对操作员的需求，则适合。若仅填充少量托盘（可考虑 SP1 或 SP2）或需要完全无人值守的工位（含开盖/封盖，需 SP3 或机器人灌装机），则不适合。

三种自动化等级

• 操纵杆对位：操作员使用操纵杆对每个容器定位喷嘴；充填时可空闲，但每个容器需操作员介入。
• 操纵杆＋位置记忆：操作员为每个托盘示教位置；机器可在无需进一步干预的情况下完成整托盘填充；每托盘只需操作员一次介入。
• 机器视觉（选配）：自动定位桶口；机器可实现全自动，消除定位所需的操作员介入。

充填方式与组件
订购时可选两种物理充填组件：Bunghole 下充填或浸没式充填。两种组件均采用喷砂 AISI 304 不锈钢结构，标准喷嘴为 AISI 316L（对腐蚀性产品可提供其他材质）。

浸没式充填选项
通常推荐用于易起泡、易燃或爆炸性产品。喷嘴下降至容器底部，充填配方选择三种行为之一：

• 随产品上升：喷嘴在底部打开，随容器充填上升；控制系统保持喷嘴与产品面齐平直至充填完成。
• 从底部充填：喷嘴在整个充填过程中保持最低位置（用于极易起泡的产品）。
• 在 Bunghole 下：喷嘴进入略过 Bunghole 处并从那里开始充填（类似于 Bunghole 下组件）。

工作流程
1. 在操作面板选择充填配方和净重。
2. 将空容器托盘放入充填工位。
3. 根据自动化等级：逐个容器对位喷嘴、为托盘示教位置一次，或使用视觉系统无需人工干预。
4. 系统自动去皮重并按净重充填。
5. 对托盘上的每个容器重复序列。
6. 移出满托盘，下一托盘进入。

机器结构

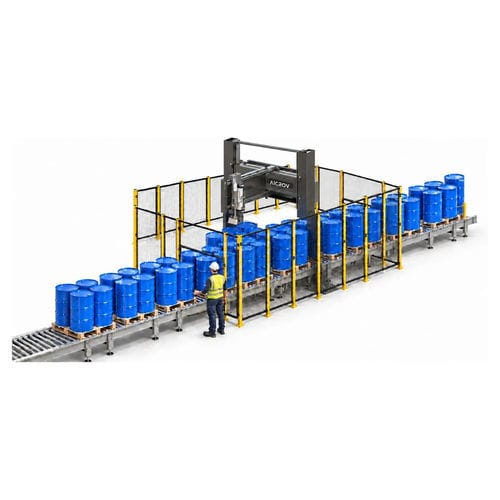

自承式结构承载充填头，采用两个独立的线性轴（X 和 Y）以及一个垂直轴；三轴均为电动驱动。称重终端集成于控制系统。称重可通过地秤（独立工位）或集成到输送线（托盘自动进出）实现。

惰性气体充填（可选）
作为选件提供以在惰性气氛下充填。气体流路集成入充填循环（电磁阀、喷嘴通道），时间由配方控制（充填前/中/后或组合）。少量氮气（或选定气体）脉冲在容器内产生保护性气氛；对于封盖组件也支持通过加压的惰化方式。喷嘴可互换以便后续适配其他产品或容器。

AiCROVFill®（软件）
一个旨在在产品允许的精度与速度范围内进行充填的软件生态。主要功能：错位检测（若喷嘴遇阻力则停机并报警）、最终重量控制与补加（沉降检测和必要时补加）、浸没杆补偿（浸没充填时的体积位移补偿）、关闭阀后仍有流动产品的自动补偿（学习或固定）、基于配方的运行（按产品与容器格式保存参数）。

安全与合规
按欧盟机械安全法规在欧洲设计制造，具有 CE 标志。设计遵循 EN ISO 12100 风险评估、EN ISO 13849-1（安全相关控制部件）、EN 60204-1（电气设备）、EN ISO 13850（急停）。安全特性：切断电源与气源并停止电动轴的急停；监督轴控制在错位或开启访问时停止；被动喷嘴锁；故障时的安全行为（无残余移动或产品流出）。从位置记忆级别起，需要并单独报价周边安全围栏（带互锁门和带消隐功能的光电屏障）。防爆版本按安装国家的认证方案（ATEX、IECEx、NEC 等）设计。

技术规格（概要）
类型：称重灌装，三轴电动定位
系列：Compact
容器：托盘上的桶、桶装、桶、罐和 IBC — 20 至 1,500 升
产能：65 桶/小时（220 L）· 15 IBC/小时（1,200 L）
充填精度：±0.1%（按具体情况确认）
称重分辨率：±50 g
惰性气体充填：可作为配件提供
充填组件：Bunghole 下或浸没（浸没亦可按配方从底部或 Bunghole 下充填）
自动化水平：操纵杆 · 操纵杆＋位置记忆 · 机器视觉（选配）
称重方式：地秤或集成输送线称重
升降调节：550 mm，伺服
电源：240 V，50–60 Hz，<1 kW（项目依赖）
空气压力：6 bar（其他压力按需）
工作温度：−10 °C 至 +45 °C
产品温度：0 °C 至 +130 °C
产品接口：1½” 公 Camlock
重量：900 kg（按项目确认）
防爆版本：可用

特性 / 技术参数

• 型号：SP25
• 品牌：AiCROV
• 类型：三轴电动定位的称重灌装机
• 容器范围：20–1,500 L（桶、桶、罐、IBC）
• 产能：最高约 65 桶/小时（220 L）或 15 IBC/小时（1,200 L）
• 精度：约 ±0.1%（需确认）
• 自动化选项：操纵杆；操纵杆＋位置记忆；机器视觉（选配）
• 充填组件：Bunghole 下或浸没（多种策略）
• 惰化选项：可用且可按配方配置
• 升降（伺服）：550 mm
• 典型电源：240 V，50–60 Hz，<1 kW（依配置而定）
• 压缩空气：6 bar（可按需更改）
• 温度范围：工作 −10 °C 至 +45 °C；产品 0 °C 至 +130 °C
• 产品接口：camlock 1½” 公
• 估重：900 kg（需确认）
