微型电磁铁

电压: 24 V
力度: 1 N - 10 N
运行行程: 0 mm - 12 mm

... 概述
WL2551 线性管式电磁铁是一种紧凑型电磁执行器，在封闭的圆柱形外壳内提供较高的直线推力。封闭式钢管结构提升了机械稳定性、热性能，并增强了防尘和抗振能力，适用于工业自动化及嵌入式OEM场景。

主要特点

• 封闭圆柱外壳，提供稳定性和环境防护
• 单位体积下较高的力密度
• 响应快、运行噪音低
• 可提供多种电压并可按行程、力、轴型和安装方式定制
• 管式结构改善散热性能和使用寿命

• 自动化：输送驱动、分拣机构
• 锁控与门禁：电子锁、门闩、柜锁
• 售货与办公设备：释放机构、分配器、打印机
• 医疗器械：紧凑型执行器模块、诊断设备、流体控制阀
• 汽车：电子开关、执行机构、变速箱锁
• 需要紧凑、可重复直线动作和高寿命的OEM及嵌入式系统

• 优点：体积小，节省空间；相对尺寸具有较高的力；响应快；结构简单可靠；安装与定制灵活
• 缺点：行程有限，长行程时有效力下降；连续工作时线圈发热（需热管理）；非锁定型需持续供电；对径向/侧向载荷敏感；接触冲击有可听见的响声；无专用驱动时非比例控制

• Model:

电压: 24 V

... 概述

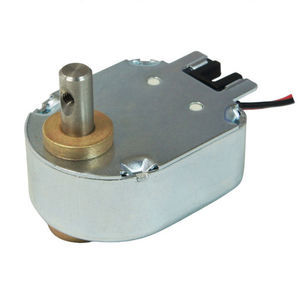

双稳态旋转电磁铁是一种在两个稳定位置之间旋转的电磁执行器。仅在切换状态时需要能量；切换后通过磁保持或机械锁定保持位置，无需持续通电，从而实现低功耗和低发热，适合电池供电及对能耗敏感的应用场景。

工作原理
线圈接收脉冲或极性切换脉冲，将内部转子/衔铁驱动到预设角度（常见选项：20°、25°、30°、45°、60°、90°）。脉冲结束后，永磁体或锁定机构保持转子位置。典型切换时间为10–50 ms，高性能型号可低于10 ms。

主要特性与优点

• 低能耗：切换仅需短脉冲，无需持续电流保持位置。
• 与连续通电旋转执行器相比，加热更小。
• 高可靠性与长使用寿命（机械/电气寿命典型

电压: 3 V - 24 V

... 概述

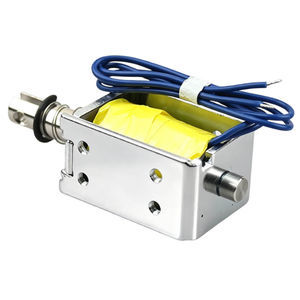

微型推拉电磁铁是一种小型的电机电装置，通过让电流通过铜线圈产生磁场，驱动金属柱塞做精确的直线位移，将电能转换为直线机械动作。根据安装方向可配置为推或拉。微型推拉电磁铁广泛应用于智能锁、自动售货机、医疗设备、机器人等需要在短行程内实现紧凑、快速、精确机械动作的场景。

摘要
微型推拉电磁铁体积小、响应快、结构简单，适用于需要可靠直线位移但安装空间受限的场合。工程师可按电压、行程和输出力选择型号以满足应用需求。

工作原理

• 向铜线圈供电。
• 线圈周围产生磁场。
• 电磁铁内的铁磁柱塞被磁场吸引，产生直线位移（按配置为推或拉）。
• 断电后，回位弹簧（或同等装置）将柱塞推回。
• 由于磁吸作用简单可靠，该机构可实现快速、精确且可重复的直线运动。

• 工业自动化（执行、控制机构）
• 智能锁与电子锁系统
• 自动售货机（产品释放机构）
• 医疗设备（需要精确直线驱动的阀门、泵）
• 机器人（机械结构用直线执行器）
• 办公设备：打印机、收银机/收款机、电子储物柜

• 优势：体积小适用于空间受限、响应迅速、电磁工作简单可靠、成本相对较低、提供多种电压/行程/力的型号、机械部件少寿命长。
• 劣势：与更大规模的电磁装置相比最大推力受限、通常行程较短、高占空比或连续运行时线圈发热需注意散热、需正确指定电压以避免故障或过热。

• 选择合适电压（常用5V、12V、24V

电压: 9 V
力度: 0.1 kgf
运行行程: 2.7 mm

... 概述
微型管状电磁铁是将电能转为精确直线运动的紧凑型电磁执行器。WL0916 型号表示管状结构、典型尺寸和小行程，适用于空间受限且需要可重复推/拉动作的装配场合。

主要产品描述
提供推式和拉式两种配置，具有无缝管状外壳、精密绕制铜线圈、带防摩涂层的不锈钢套筒（芯杆）及内置回位弹簧。典型电气选项涵盖 DC 3 V 至 24 V，使用率可为断续或连续（视型号而定）。可实现最高到 IP67 的防护等级，并可按 ISO 9001 要求实现材料可追溯性。

特性

• 体积小：常见外壳直径范围

电压: 12 V
力度: 2 N - 3 N
运行行程: 3 mm - 5 mm

... 概述
微型推拉电磁铁是一种电磁执行器，通过铜线圈产生磁场将电能转换为线性位移。改变电流方向，磁场对钢制衔铁（柱塞）产生推或拉的作用。这类小型直流装置响应快速，适合嵌入空间受限的设备或OEM产品中。

主要特性

• 结构紧凑、重量轻，便于在受限空间安装
• 响应快速、重复性高，适用于精确的推拉直线运动
• 在相对较低功耗下实现高效的力输出
• 结构坚固，采用铜线圈、精密衔铁和耐用外壳
• 提供多种直流电压选项（3V、5V、6V、12V、24V），支持定制行程和安装方式
• 工作噪音低，适用于对噪声敏感的设备
