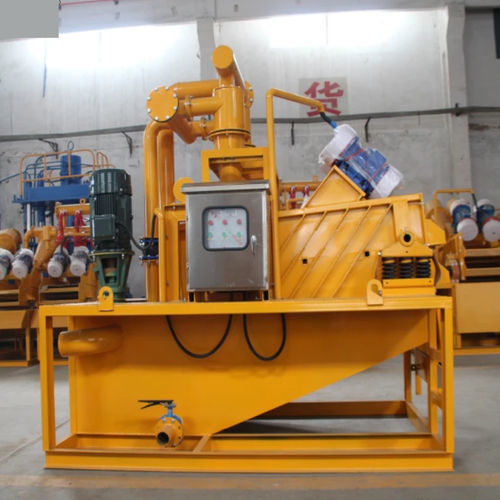

砂子分离器 YG series

旋风式用于建筑工地用于水处理

产品概述
在地基打桩、回转钻进和疏浚工地，选择合适的泥浆分离器对维持作业效率至关重要。合理配置的分离器可减少水力旋流器堵塞、筛网堵塞及泥浆泵的过度磨损。

选型指导

• 若泥浆含砂量高且粘土黏性低 → 选择单循环泥浆分离器（A型）。采用外置给料泵，将粗颗粒通过双层振动筛和水力旋流器进行经济的固液分离。
• 若物料含大型砾石、高粘度泥或细砂 → 升级为内循环泥浆分离器（B型或C型）。内置高铬合金泥浆泵持续搅拌并循环稠密泥浆，防止沉降和堵塞。
• 若需输送可通过180 μm筛网的超细粉砂或粘土 → 将脱砂装置与泥浆滤带/压滤机配套。水力旋流器可分离到 d50 = 180 μm；需二次压滤以去除更细的粘土颗粒，实现闭路水回用和近零排放。

产能与应用指导

• 给料泵 7.5–15 kW → 100–150 m³/h 机型（适用于小型打桩机和市政管沟的紧凑型机型）。
• 流量 200–250 m³/h → 200-B 或 250-C 中型机，带内置泵以在深基坑钻进时将含砂量控制在2%以下。
• 大流量（300–400 m³/h 及以上）→ 300-C 或 400-C 高容量分离厂，配多组水力旋流器和更大振动电机容量，适用于大型桥梁打桩和微隧道工程。

工况考虑

• 城市受限工地 / 市区桥墩 → 选择占地小的立式泵紧凑型脱砂单元（例如体积约在 ~2.5m × 1.5m 以下的紧凑格式）。
• 偏远且地质磨蚀性强地区（花岗岩、石英） → 指定聚氨酯水力旋流器衬里（加厚）和高铬泵叶轮以提高耐磨性。
• 环保敏感场地 → 使用全封闭、零泄漏的泥浆回收系统，结合闭路取泥设备以避免扰动和泄漏。

安装与移动性

• 频繁在短期打桩工地间移动 → 选择约 2000 kg 以下的滑架式单元，带起吊耳，便于平板车/叉车运输。
• 多年固定安装 → 将脱砂装置安装在高架钢架或模块化集装箱泥浆箱上，以实现重力排放并便于维护。

电源建议

• 市电（稳定 380V/50Hz 三相）→ 使用标准电驱型（技术参数中列有总功率选项）。
• 离网/偏远工地 → 配套容量至少为总电机启动负载1.5倍的柴油发电机。

泥浆分离器参数
Model | YG-100A | YG-160B | YG-200B | YG-250A | YG-250B | YG-250C | YG-300C
最大泥浆处理能力 | 100 m³/h | 160 m³/h | 200 m³/h | 250 m³/h | 250 m³/h | 250 m³/h | 300 m³/h
总功率 | 0.5 kW | 17.2 kW | 24.2 kW | 3 kW | 25 kW | 48 kW | 59.4 kW
振动电机 | 0.25 kW×2 | 1.1 kW×2 | 1.1 kW×2 | 1.5 kW×2 | 1.5 kW×2 | 1.5 kW×2 | 2.2 kW×2
整机总重 | 550 kg | 1950 kg | 2050 kg | 1350 kg | 2300 kg | 4000 kg | 5500 kg
出料最大含水率 | 30% | 30% | 30% | 30% | 30% | 30% | 30%
净化后泥浆含砂量 | <2% | <2% | <2% | <2% | <2% | <2% | <2%
分离粒径 d50 (μm) | 180 | 180 | 180 | 180 | 180 | 180 | 180
外形尺寸 (长×宽×高) | 2.5×0.83×2.1 m | 2.7×1.9×2.6 m | 2.7×1.9×2.6 m | 3.7×1.2×2.4 m | 3.3×2.0×2.3 m | 4.0×2.3×2.7 m | 4×3×3.1 m
固体筛分能力 (t/h) | 10–25 | 16–40 | 20–50 | 25–62.5 | 25–62.5 | 25–62.5 | 30–75

关于典型采购范围及系统组成的说明

• 依赖现有给料泵时，入门级单循环单元在资本支出上更具经济性。
• 内循环单元包含内置水平泥浆泵和双水力旋流器，适应更广泛的地质条件。
• 要实现闭路近零排放方案，应将分离器与压滤机及合适的脱水设备组合（大型项目采用多级工艺）。

技术规格

• 产品系列 / 型号系列：YG 系列（型号包括 YG-100A、YG-160B、YG-200B、YG-250A/B/C、YG-300C）。
• 各型号最大泥浆处理能力：100–300 m³/h（视型号而定）。
• 各型号总装机功率：范围从 0.5 kW 到 59.4 kW。
• 振动电机：通常为两台；示例 0.25 kW×2 到 2.2 kW×2，视型号而定。
• 净化后典型固体（砂）含量：低于 2%。
• 分离 d50 粒径能力：约 180 μm。
• 出料最大含水率：最高 30%。
• 干式固体筛分能力范围：约 10–75 t/h，视型号而定。
• 典型机器重量：550 kg 至 5,500 kg，取决于型号与配置。
• 常见配置：单循环（外置给料泵）、内循环（内置高铬泥浆泵）、多旋回高容量工厂；可与压滤机配套以去除细颗粒。
• 推荐现场电源：优先三相 380V；离网现场需配备适当尺寸的发电机组。
