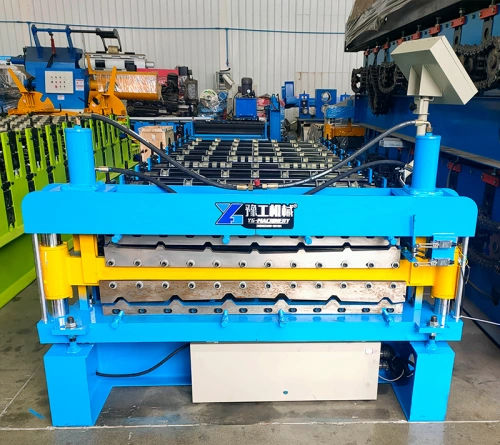

墙面板滚型机

天花板用于型材板用

产品概述
在国际建筑与薄板加工市场中，选择一台性价比高的卷板成型机对工厂扩展或承包加工至关重要。不同供应商的机器质量差异较大；常见购机问题包括板材定位错误、辊轴变形和液压过热。本文提供成型机的技术细节和采购注意事项。

应用

• 屋面与墙体系统：进料宽度914 mm至1250 mm的生产线，可生产单层彩钢或仿瓦型材，用于工业及住宅遮蔽结构。
• 夹芯保温板：可与PU、EPS或岩棉生产线集成，制造阻燃保温墙板和屋面板。
• 结构檩条与轻钢龙骨：CZ檩条机与轻钢龙骨成型机可快速生产承重檩条与内墙骨架。
• 交通基础设施：护栏成型机与天沟机用于高速公路防护栏及大流量排水通道的制造。

采购实务要点

• 标准配置：确认设备是否含自动放卷、PLC控制柜及出料台。
• 成型速度与产量：标准产线运行速度为0–15 m/min；特殊型材或高速机可达约20 m/min。
• 换型停机时间：自动换型单元可显著降低换型时间，相比手工调节更高效。
• 材料适配性：因钢厂不同，材料硬度与回弹率存在差异，应与制造商一同测试本地卷材样品。

卷板成型机参数（来自产品规格表）
材料 - 适用材料：GI（镀锌钢板）/ PPGI
板材厚度：0.12-0.5 mm
屈服强度适配：235 / 345 / 550 MPa
底座：H400/450 型钢
辊轮材质：45# 钢，热处理硬度 HRC58-62
成型工位：22 道成型
轴径：80 mm / 75 mm
机器尺寸：10000 x 2000 x 2000 mm
机器重量：10000（按厂家规格）
机身颜色：蓝色（RAL5015）+ 橙色（RAL2004）为默认工厂色
工作/成型速度：15 m/min
剪切器硬度：热处理至 HRC58-62
切割公差：±1 mm
剪刀材质：Cr12MoV（Z200C12），设计切削寿命 ≥1,000,000 次
操作方式：PLC 控制
传动方式：齿轮 / 链传动
主电机：7.5 kW
剪切泵电机：3.5 kW
电压：220/380/415/480V - 50/60Hz / 三相（需确认）
PLC 控制系统：变频器可选 Schneider Electric 或 DELTA；触摸屏：WEINVIEW；编码器：KOYO 或 OMRON
控制电压：24 V
可选件：自动堆垛机和打印机

关键技术要点与建议

• 进料宽度与板厚决定适配的机器系列；常规预涂/镀锌板厚一般为0.2–0.8 mm。
• 为获得精确型材并减少变形，优选具有16–22道成型工位且轴径≥70 mm的设备。
• 优先选择Cr12MoV材质且表面硬化（HRC58-62）的辊轮以延长使用寿命；沿海或高湿环境可考虑硬铬镀层。
• 确保PLC触摸屏支持操作人员所需语言以便上岗培训。
• 购买前确认完整的电气/供电配置（电压与相数）。

技术参数 / 规格

• 适用材料：GI / PPGI
• 材料厚度范围：0.12 - 0.5 mm
• 屈服强度适配：235 / 345 / 550 MPa
• 底座：H400/450 型钢
• 辊轮材质：45# 钢，热处理 HRC58-62
• 成型工位：22 道
• 轴径：80 mm / 75 mm
• 机器尺寸：10000 x 2000 x 2000 mm
• 机器重量：10000（如规格所示）
• 颜色：蓝色（RAL5015）+ 橙色（RAL2004）默认
• 成型速度：15 m/min
• 剪刀材料与寿命：Cr12MoV（Z200C12），≥1,000,000 次切割
• 切割公差：±1 mm
• 主电机功率：7.5 kW；剪刀泵：3.5 kW
• 传动：齿轮 / 链传动
• PLC 控制：Schneider/DELTA 变频器，WEINVIEW 触摸屏，KOYO/OMRON 编码器
• 控制电压：24 V
• 可选：自动堆垛机和打印机
