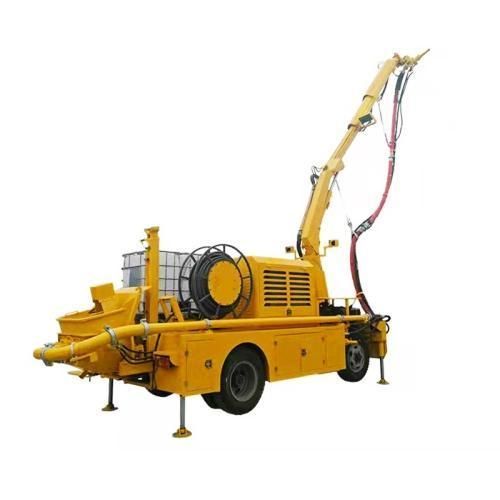

移动式混凝土泵 YG series隧道地下地下矿
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 配置
- 移动式
- 应用场所
- 工程, 隧道, 矿用, 地下, 地下矿
- 燃油类型
- 柴油
- 其他特性
- 电动, 活塞
- 流量
最多: 40 m³/h
(1,412.6 ft³/h)最少: 30 m³/h
(1,059.4 ft³/h)- 泵压力
75 bar
(1,087.8 psi)- 功率
最多: 103 kW
(140 hp)最少: 85 kW
(115.6 hp)- 宽度
246 cm
(97 in)- 长度
777 cm, 788 cm
(306 in, 310 in)- 高度
3 m
(9'10" )- 重量
最多: 15,000 kg
(33,069 lb)最少: 14,000 kg
(30,865 lb)
产品介绍
概述
过去十年中，地下施工与边坡稳定工程已从干喷转向湿喷技术。湿式喷射混凝土机使用预拌混凝土，以降低反弹率、减少扬尘并相较于干式设备提高施工可控性。现代湿式喷射机通常配备稳定底盘、精密的双缸液压泵和集成的促进剂计量系统，以保证均匀的凝结时间。
主要优点与特性
实用建议
案例摘要
一位智利矿业承包商用一台带无线遥控喷射臂并调整了促进剂配比的湿喷机替换了旧设备。反弹率降至约12%，运营成本降低22%，地下支护工程提前15天完工。
湿式喷射混凝土机参数
臂与支腿参数
泵送系统参数
常见问题点
技术规格
过去十年中，地下施工与边坡稳定工程已从干喷转向湿喷技术。湿式喷射混凝土机使用预拌混凝土，以降低反弹率、减少扬尘并相较于干式设备提高施工可控性。现代湿式喷射机通常配备稳定底盘、精密的双缸液压泵和集成的促进剂计量系统，以保证均匀的凝结时间。
主要优点与特性
- 降低反弹：通常由干喷约30%降至湿喷低于10%
- 减少粉尘，改善隧道和受限空间的作业环境
- 集成的促进剂计量系统可保持一致的凝结时间
- 双缸液压泵送保证混凝土流动平稳并可靠输送骨料
- 适用于隧道掘进、采矿和边坡加固项目
- 可选配机器人喷射臂，实现高安全性的自动化作业（机器人典型产量20–30 m³/h）
实用建议
- 对于高海拔或长距离隧道，建议选择主泵压力能力约15–20 MPa的泵。
- 户外边坡保护建议使用柴油动力单元，避免在崎岖地形上布设长电缆。
- 确认喷射臂的旋转角度与到达半径，以覆盖工程中最大的隧道断面。
- 确保促进剂泵与主泵自动联动，以便在机器速度变化时维持正确的配比。
案例摘要
一位智利矿业承包商用一台带无线遥控喷射臂并调整了促进剂配比的湿喷机替换了旧设备。反弹率降至约12%，运营成本降低22%，地下支护工程提前15天完工。
湿式喷射混凝土机参数
- 型号：YG-3016 | YG-4016
- 整机长度：7770 mm | 7880 mm
- 整机宽度：2460 mm | 2460 mm
- 整机高度：3180 mm | 3380 mm
- 额定重量：14 T | 15 T
- 最小转弯半径：10.8 m | 11.5 m
- 最大爬坡能力：≥40° | ≥40°
- 发动机功率：85 kW | 103 kW
- 轴距：3900 mm | 4100 mm
臂与支腿参数
- 喷射高度：16 m | 16 m
- 喷射宽度：25 m | 25 m
- 主臂俯仰角：0°–65°
- 副臂俯仰角：-110°–90°
- 臂回转角：310°
- 喷嘴轴向旋转角：360°
- 喷嘴垂直摆动角：240°
- 喷嘴扫掠角：360°
- 前支腿接地中心距：2480 mm
- 后支腿接地中心距：2480 mm
- 前后支腿中心距：5850 mm
泵送系统参数
- 混凝土输出量：30 m³/h | 40 m³/h
- 料斗容量：0.4 m³
- 混凝土排出压力：7.5 MPa
- 促进剂泵最大排出压力：1.8 MPa
- 混凝土管径：Φ90 mm
- 喷嘴出口直径：Φ50 mm
- 主油缸：Φ100 mm × Φ70 × 1000
- 输送缸：Φ180 mm × 1000
- 电机：55 kW | 75 kW
常见问题点
- 与干式设备的区别：干式在喷嘴处加入水，导致更多粉尘和反弹；湿式使用预拌混凝土，结合更牢、粉尘更少。
- 小时产量：商业化湿喷机械一般视缸径和现场布置在10–40 m³/h范围内。
- 主要易损件：橡胶喷嘴、耐磨板、切割环和输送软管——现场应备有易损件备件包。
技术规格
- 型号：YG-3016, YG-4016
- 尺寸（长×宽×高）：7770×2460×3180 mm (YG-3016)；7880×2460×3380 mm (YG-4016)
- 额定重量：14 T (YG-3016), 15 T (YG-4016)
- 发动机功率：85 kW (YG-3016), 103 kW (YG-4016)
- 喷射覆盖：高度16 m；宽度25 m；臂回转310°；喷嘴旋转360°
- 泵送输出：30 m³/h (YG-3016) / 40 m³/h (YG-4016)
- 料斗容量：0.4 m³；混凝土管 Φ90 mm；喷嘴 Φ50 mm
- 混凝土排出压力：7.5 MPa；促进剂泵最大 1.8 MPa
- 传动与泵：双缸液压泵送；主缸 Φ100 mm × Φ70 × 1000；输送缸 Φ180 mm × 1000
- 电动机选项：55 kW / 75 kW
