履带式小型起重机 YG series

伸缩用于地下工程工程

概述

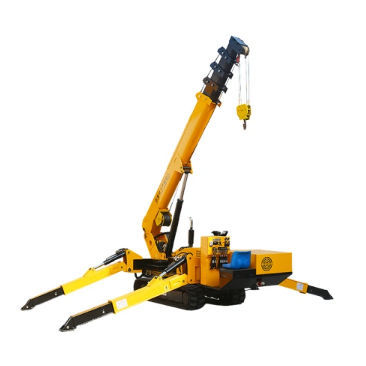

YG系列微型履带（蜘蛛）起重机适用于标准伸缩臂无法进入的狭小室内、屋顶及限位工况。机型覆盖3 t至8 t额定起重量，运输尺寸紧凑，可通过单扇门和货梯。标准双动力（柴油+电动）配置与无线遥控支持室内零排放作业并降低现场人力需求。

主要用途

• 采用真空抓取的玻璃幕墙和面板安装
• 窄净空与低地面承载限制常使常规起重机无法作业的室内、地下和受限空间作业
• 对机器自重和运输体积有严格要求的钢结构与屋面作业
• 需要快速布置、占地小的市政、机场及高人流公共区域维护

可用机型

• YG-3 — 3 t
• YG-5 — 5 t
• YG-8 — 8 t

配置与选项

• 动力系统：标准双动力（柴油+电动）；可选符合当地电压/频率的发动机与电机接线方案
• 附件：副臂（约2–5 m）及作业吊篮（1.35 m或1.8 m）
• 安全与控制：带LCD显示的扭矩限制器、抗倾翻报警、急停、智能载荷/半径监测与无线遥控
• 操作模式：标准为手动操作与手动行走；部分机型可选遥控或驾驶室

运输与包装说明
3吨机常备库存，适合集装箱化运输：40HQ大约可装5–6台打托或打箱的YG-3；5吨级和更大机型每箱装载数量更少。

生产与交期
标准3吨机通常可立即发货。5吨、8吨及定制/喷漆机型通常需短期生产交期（示例：部分非库存款5–7天）。

参数摘要

• YG-3：额定3 t；最大工作半径 8.83 m × 0.15–0.2 t；最大地面上高度 9.9 m × 0.7 t；绞车速度 0–8 m/min（4绳）；钢丝绳 φ8 mm ×45 m；五节五角形伸缩臂；臂长 3.1–9.2 m / 20 s；臂角 0°–78° / 13 s；回转 0–360° 连续 / 60 s；行走 液压马达 / 0–2.5 km/h；坡度能力 (25°) 36%；运输 2950 × 980 × 1560 mm；整备重量 ~2,700 kg
• YG-5：额定5 t；最大工作半径 14 m ×0.5 t；最大地面上高度 16.8 m；绞车速度 12 m/min（4绳）；钢丝绳 Φ11 mm ×80 m；五节伸缩臂；臂长 12.3 m / 54 s；回转 0–360° / 38 s；行走 0–2.5 km/h；运输 5000 × 1500 × 1900 mm；整备重量 ~6,200 kg
• YG-8：额定8 t；最大工作半径 16.5 m；最大地面上高度 18 m；绞车速度 12 m/min（4绳）；钢丝绳 Φ11 mm ×80 m；五节伸缩臂；臂长 12.3 m / 54 s；回转 0–360° / 38 s；行走 0–2.5 km/h；运输 5000 × 1600 × 2180 mm；整备重量 ~7,200 kg

现场案例
一台3吨双动力微型履带起重机解决了室内通过宽度约1.1 m且地面承载受限的吊装问题。电源插入使用实现了室内零排放作业，遥控减少现场人力，副臂加快了构件安装速度，相较于动用大型起重机节省了时间和成本。同时该案例展示了3吨机的集装箱化运输效率。

常见问题

• 箱体尺寸与集装箱容量：打箱后YG-3毛重约3,200 kg；40HQ约可装5–6台YG-3或约2台YG-5（参考值）
• 安全系统：急停、抗倾翻警报、带半径/载荷显示的扭矩限制器与支腿压力报警
• 交期：标准3吨机常有库存；5–8 t及定制型号通常需数天生产期

技术规格

• 机型：YG-3, YG-5, YG-8
• 起重量：3 t / 5 t / 8 t
• 最大工作半径：最高可达16.5 m（视机型而定）
• 最大起升高度（地面上）：最高可达18 m
• 臂架：5节伸缩，五角形结构
• 绞车速度：0–8 m/min（YG-3）；12 m/min（YG-5 & YG-8）
• 钢丝绳：φ8 mm ×45 m（YG-3）；Φ11 mm ×80 m（YG-5 & YG-8）
• 回转：0–360° 连续
• 行走驱动：液压行走马达；速度 0–2.5 km/h
• 爬坡能力：(25°) 36%
• 操作：标准为手动；可选遥控与驾驶室
• 动力：双动力（柴油 + 电动）为标准；可按地区提供选项
