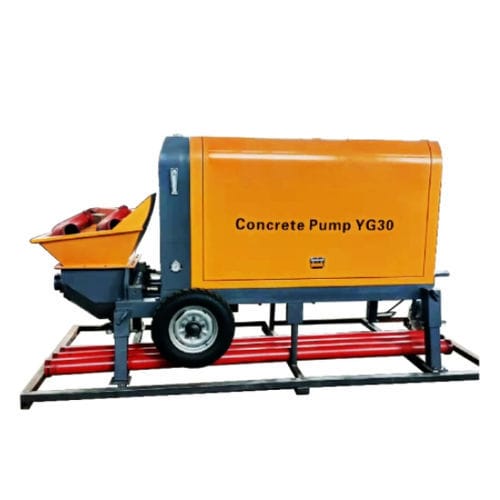

混凝土拖泵 YG series室内、室外隧道窄巷道
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 配置
- 拖挂式
- 应用场所
- 工程, 隧道, 室内、室外, 窄巷道
- 其他特性
- 和喷射混凝土
- 流量
最多: 35 m³/h
(1,236 ft³/h)最少: 16 m³/h
(565 ft³/h)- 泵压力
260 bar, 280 bar
(3,771 psi, 4,061.1 psi)- 功率
最多: 55 kW
(74.8 hp)最少: 22 kW
(29.9 hp)- 宽度
120 cm, 150 cm, 170 cm
(47 in, 59 in, 67 in)- 长度
340 cm, 360 cm, 400 cm, 420 cm
(134 in, 142 in, 157 in, 165 in)- 高度
最多: 2 m
(6'06" )最少: 2 m
(6'06" )- 重量
最多: 2,500 kg
(5,512 lb)最少: 1,600 kg
(3,527 lb)
产品介绍
概述
YG Machinery的Small Concrete Pump Machine是一款为空间受限工地和难以到达位置设计的紧凑型液压混凝土泵。它可提供持续的输送压力，并针对低塌落度混凝土进行了优化，能最大限度减少材料堆积。
主要特性
性能与技术优势
提供适用于高层输送的稳定输送压力，适合连续作业条件。设计注重稳定运行与操作便捷性。远程技术支持与备件供应有助于降低停机时间。
应用
精选使用案例（概述）
常见问答（简明）
参数 / 技术规格
YG Machinery的Small Concrete Pump Machine是一款为空间受限工地和难以到达位置设计的紧凑型液压混凝土泵。它可提供持续的输送压力，并针对低塌落度混凝土进行了优化，能最大限度减少材料堆积。
主要特性
- 先进的液压系统，确保连续稳定的混凝土输送。
- 优化的料斗设计，减少材料堆积，改善低塌落度混合料的处理。
- 配备专用S型阀，以便更顺畅地泵送含较大骨料的混合料。
- 占地紧凑，便于现场进出 — 适用于窄街、隧道及受限的城市工地。
- 多种型号可选（YG-20、YG-30、YG-40、YG-50），覆盖不同电机功率、产量和输送距离需求。
- 便于维护的设计：常用易损件（观片、切割环）更换方便。
性能与技术优势
提供适用于高层输送的稳定输送压力，适合连续作业条件。设计注重稳定运行与操作便捷性。远程技术支持与备件供应有助于降低停机时间。
应用
- 隧道工程与喷射混凝土（喷射）作业。
- 桥梁施工与二次构件浇筑。
- 场地受限的小型住宅项目与城市更新工程。
- 偏远现场，通过现场搅拌与泵送减少现成混凝土的物流。
精选使用案例（概述）
- 城市改造：可拖拽的紧凑型机组，可在大型泵车无法通行的狭窄街道完成屋顶或高层的连续输送。
- 偏远/高难度项目：搅拌‑泵送一体化方案，使现场搅拌与可靠泵送成为可能，降低现成混凝土运输成本。
常见问答（简明）
- 为何采购Small Concrete Pump Machine？ — 它加快工期、减少劳动力需求，并能更快完成关键浇筑任务。
- 该泵能处理不同的混凝土配合比吗？ — 可以。型号配备S型阀，可适应含较大骨料的混合料。
参数 / 技术规格
- 型号选项：YG-20、YG-30、YG-40、YG-50。
- 电机功率：YG-20 = 22 kW；YG-30 = 37 kW；YG-40 = 45 kW；YG-50 = 55 kW。
- 最大出口压力：YG-30 = 26 MPa；YG-40 = 28 MPa；YG-50 = 28 MPa。（YG-20出口压力未列出。）
- 理论最大输送量：YG-30 = 16–18 m³/h；YG-40 = 20–22 m³/h；YG-50 = 35 m³/h。（YG-20输送量未列出。）
- 最大骨料粒径：YG-30 ≤20 mm；YG-40 ≤30 mm；YG-50 ≤40 mm。（YG-20未指定。）
- 垂直输送距离：YG-20 = 40 m；YG-30 = 80 m；YG-40 = 120 m；YG-50 = 150 m。
- 水平输送距离：YG-20 = 80 m；YG-30 = 140 m；YG-40 = 2600 m；YG-50 = 300 m。
- 输送管直径：YG-20 = 80 mm；YG-30 = φ80 (100) mm；YG-40 = φ100 (80) mm；YG-50 = Φ125/100 mm。
- 整机重量：YG-20 = 1600 kg；YG-30 = 2200 kg；YG-40 = 2400 kg；YG-50 = 2500 kg。
- 尺寸：YG-20 = 3400 × 1200 × 1600 mm；YG-30 = 3600 × 1500 × 1600 mm；YG-40 = 4000 × 1500 × 1550 mm；YG-50 = 4200 × 1700 × 1750 mm。
