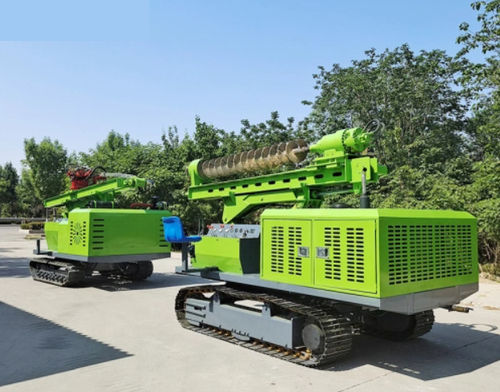

液压打桩机

光伏应用带H型支架

概述
YG Machinery的光伏打桩机针对地面光伏电站施工设计，兼顾高产能、定位精度与节油性。提供油压与履带两种配置，以适应不同场地条件和桩型需求。

关键性能与效率

• 日产能：典型工作条件下可达约450桩/天。
• 油耗：高效发动机，约8–10 L/小时（标注区间）。
• 远程诊断：内置远程监控，有助于缩短故障定位时间，加快现场恢复。

液压光伏打桩机（参数）
外形尺寸 | 4700*2100*2800 mm
钻管转速 | 180 r/min
履带板宽度 | 400 mm
爬坡能力 | 30°
发动机 | 4108
岩石硬度 | 6–20F
钻孔直径 | 80–500 mm
滑座倾角 | 120°
钻孔深度 | 0–6 m
钻臂摆角 | 左右150°
减速器扭矩 | 13000 N·m
滑座摆角 | 左右40°
主泵 | 三联泵
行驶速度 | 0–3 km/h
油泵 | 40/40/32

履带光伏打桩机（参数）
外形尺寸 | 4700*2200*2800 mm
液压锤流量 | 50–110 L/min
履带板宽度 | 400 mm
冲击频率 | 350–800 BPM
发动机 | 4108
液压系统压力 | 25 MPa
发电机功率 | 88 kW 发动机
强风散热 | 是
钻孔深度 | 0–6 m
油泵 | 40/40/32
钻孔直径 | 80–600 mm
行驶速度 | 3 km/h

关键液压与打击数据

• 较高的液压系统流量（产品说明中标注高达约100 L/min）保证了锤体高频率和强冲击力，可用于穿透密实土层及破碎岩层。
• 液压流量、锤体流量与冲击频率是决定打桩速度与贯入能力的主要参数。

精度与桅杆倾斜

• 打桩精度：定位误差小于2 mm，满足对齐要求严格的光伏支架工程。
• 桅杆倾斜：最大可达15°，便于在不平地形上修正垂直度。

地形适应性

• 离地间隙 / 履带板宽度：400 mm，提高在复杂或软弱地面的机动性。
• 钻孔深度：标称0–6 m；在特定情形下，可使用集成液压钻进行最多3 m的预钻。

应用场景与使用案例

• 适用于大型地面光伏电站、Agri‑PV（可调桩高以适应农作物）及Fisheries‑PV（软土或半淹没地质）的施工。
• 支持多种桩型（H型钢、C型槽），旨在缩短工期并降低总体拥有成本。

维护与可检修性

• 模块化设计便于现场维护与易损件更换。
• 远程诊断功能能缩短故障处理周期，降低停机时间。

技术规格

• 产品名称：Solar Pile Driver Machine
• 品牌：YG Machinery
• 日生产量（典型）：约450桩/天
• 油耗：约8–10 L/小时（标注区间）
• 打桩精度：误差 < 2 mm
• 桅杆倾角：最高15°
• 液压系统流量（标注）：最高约100 L/min；锤体流量（履带）：50–110 L/min
• 冲击频率（履带）：350–800 BPM
• 液压系统压力：25 MPa（履带）
• 减速器扭矩（液压版）：13000 N·m
• 驱动电机参考：4108
• 发电机功率（履带）：88 kW 发动机
• 行驶速度：0–3 km/h（液压）；3 km/h（履带）
• 钻孔直径范围：80–500 mm（液压）；80–600 mm（履带）
• 钻孔深度（产品参数）：0–6 m（两种型号）；集成液压钻在特定情形下可用于最多3 m的预钻
• 外形尺寸：4700*2100*2800 mm（液压）；4700*2200*2800 mm（履带）
• 履带板宽度 / 离地间隙：400 mm
• 主泵（液压）：三联泵；油泵规格：40/40/32
• 强风散热：是（履带）
