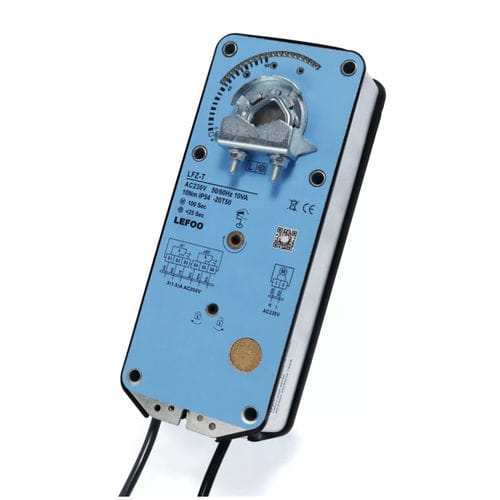

电动风门致动器 LFZ-T series手动旋转部分回转式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 电动, 手动
- 位移形式
- 旋转, 90°, 部分回转式
- 防护等级
- IP54
- 其他特性
- 用于通风装置, 回动弹簧, 低噪, 集成限位开关
- 扭矩
5 Nm, 10 Nm, 15 Nm
(3.69 ft.lb, 7.38 ft.lb, 11.06 ft.lb)- 电压
最多: 265 V
最少: 19 V
- 环境温度
最多: 50 °C
(122 °F)最少: -20 °C
(-4 °F)- 旋转角度
最多: 95 °
最少: 0 °
- 运行时间
70 s
- 重量
1.8 kg
(3.97 lb)
产品介绍
概述
LFZ‑T05 系列电动风阀执行器采用进口直流电机或无刷电机，额定输出力矩为 5 N·m（亦有 10 N·m、15 N·m 型号）。该系列为暖通/建筑通风风阀设计，支持电动驱动且在断电时通过机械弹簧复位（故障安全），重复动作寿命超过 30,000 次。
主要特性
技术参数
型号与变型
尺寸
文档
LFZ‑T05 系列电动风阀执行器采用进口直流电机或无刷电机，额定输出力矩为 5 N·m（亦有 10 N·m、15 N·m 型号）。该系列为暖通/建筑通风风阀设计，支持电动驱动且在断电时通过机械弹簧复位（故障安全），重复动作寿命超过 30,000 次。
主要特性
- 额定力矩：5 N·m（可选 5/10/15 N·m 型号）。
- 电机类型：进口直流电机 / 无刷电机。
- 功能：电动驱动，断电时机械弹簧复位。
- 耐久性：> 30,000 次循环。
- 支持手动操作及机械位置指示。
- 控制方式：ON‑OFF 信号；KF 型可选带辅助开关。
- 防护等级：IP54；噪声：电机运行约 46 dB，弹簧复位约 62 dB。
- 轴兼容性：轴长 >50 mm；轴径支持圆/方 10–20 mm / 10x10–16x16。
- 重量：<1.8 kg。
技术参数
- 额定电压：AC24V 50/60Hz、DC24V 或 AC100–240V 50/60Hz（视型号而定）。
- 额定电压范围：AC/DC 19.2–28.8 V / AC 85–265 V。
- 电缆截面：0.5 mm²。
- 辅助开关额定：3 A，AC230 V（KF 型：两组）。
- 回转角度：最大 95°（全行程可机械调节）。
- 电机运行时间：约 70 s；弹簧复位时间 <20 s。
- 工作温度：-20 .. +50 °C；存储温度：-30 .. +80 °C。
- 湿度：最高 95% RH，无冷凝。
型号与变型
- LFZ-T0524-K / T1024-K / T1524-K — 输出 5 N / 10 N / 15 N，24 V，电机运行 ≈70 s；弹簧复位 <20 s；ON‑OFF 控制。
- LFZ-T0524-KF / T1024-KF / T1524-KF — 如上，附带两组辅助开关。
- LFZ-T05230-K / T10230-K / T15230-K — 输出 5 N / 10 N / 15 N，230 V，电机运行 ≈70 s；弹簧复位 <20 s；ON‑OFF 控制。
- LFZ-T05230-KF / T10230-KF / T15230-KF — 如上，附带两组辅助开关。
尺寸
- 安装及轴配合请参见尺寸图。
- 轴长：>50 mm；轴径支持圆轴 10–20 mm；方/圆 10x10 .. 16x16。
- 整机重量：<1.8 kg。
文档
- 技术数据表（PDF）可用：LFZ‑T 弹簧复位风阀执行器。
