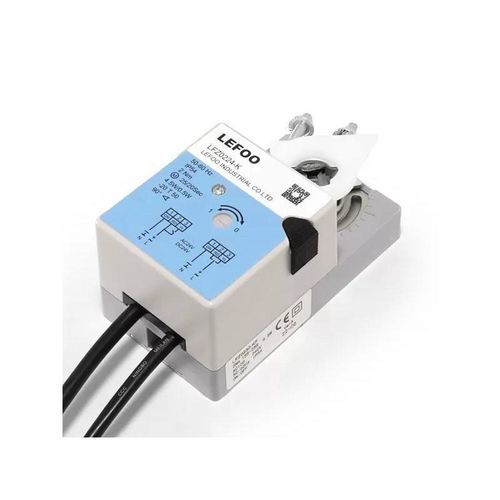

电动风门致动器 LFZ series

机动旋转90°

概述
LFZ系列回转式阻尼器执行器采用进口直流或无刷电机，提供2 Nm至40 Nm的输出扭矩。适用于空气和水系统的转角控制，支持ON-OFF控制或模拟控制（0(2)-10V / 0(4)-20mA），且电流/电压信号可互相转换反馈。可安装在方轴、圆轴或其他形状的阻尼器轴上。具有齿轮脱开手动操作、完整的过载保护和位置指示功能。防护等级IP54，适用于工业暖通场景。

电气参数
额定电压：AC24V 50/60Hz；DC24V；AC10…240V 50/60Hz
额定电压范围：AC/DC 19.2…28.8V / AC85…265V
功耗：工作 4.5W；待机 0.5W
导线规格：0.5 mm²；端子最大：2 mm²

功能参数
可选扭矩：2 Nm、4 Nm、6 Nm、8 Nm、16 Nm、24 Nm、32 Nm、40 Nm
适用阻尼器面积（参考）：2Nm → 0.3 m²；4Nm → 0.5 m²；6Nm → 0.8 m²；8Nm → 1.2 m²；16Nm → 2.5 m²；24Nm → 3.7 m²；32Nm → 5.2 m²
旋转方向：可通过DIP开关选择
手动调节：按下齿轮组脱开按钮后可手动调节
额定/最大转角：90° / 95°
噪声：46 dBA（1 m处）
位置反馈：位置指示器显示转角

工作环境
电气等级：Ⅲ类（安全低压）与双重绝缘（II）
防护等级：IP54
工作环境温度：-20℃ 至 +50℃
存储温度：-20℃ 至 +50℃
温湿度试验：95% RH 非凝结 / EN 60730-1

尺寸与机械
尺寸（L×W×H mm）：详见尺寸图
最小轴长要求：>50 mm
重量：<1.3 kg

型号概要

• LFZ0224/230-K/KF — 输出扭矩：2 Nm；电源：24V/230V；运行时间：20–25 s；控制：ON-OFF；辅助开关：1组
• LFZ0224/230-M/MF — 2 Nm；24V/230V；20–25 s；0(2)~10V / 0(4)~20mA；1组
• LFZ0424/230-K/KF — 4 Nm；24V/230V；25–30 s；ON-OFF；2组
• LFZ0424/230-M/MF — 4 Nm；24V/230V；25–30 s；0(2)~10V / 0(4)~20mA；2组
• LFZ0624/230-K/KF — 6 Nm；24V/230V；25–30 s；ON-OFF；2组
• LFZ0624/230-M/MF — 6 Nm；24V/230V；25–30 s；0(2)~10V / 0(4)~20mA；2组
• LFZ0824/230-K/KF — 8 Nm；24V/230V；30–45 s；ON-OFF；2组
• LFZ0824/230-M/MF — 8 Nm；24V/230V；30–45 s；0(2)~10V / 0(4)~20mA；2组
• LFZ1624/230-K/KF — 16 Nm；24V/230V；30–45 s；ON-OFF；2组
• LFZ1624/230-M/MF — 16 Nm；24V/230V；30–45 s；0(2)~10V / 0(4)~20mA；2组
• LFZ2424/230-K/KF — 24 Nm；24V/230V；120–160 s；ON-OFF；2组
• LFZ2424/230-M/MF — 24 Nm；24V/230V；120–160 s；0(2)~10V / 0(4)~20mA；2组
• LFZ3224/230-K/KF — 32 Nm；24V/230V；160–200 s；ON-OFF；2组
• LFZ3224/230-M/MF — 32 Nm；24V/230V；160–200 s；0(2)~10V / 0(4)~20mA；2组
• LFZ4024/230-K/KF — 40 Nm；24V/230V；200–220 s；ON-OFF；2组
• LFZ4024/230-M/MF — 40 Nm；24V/230V；200–220 s；0(2)~10V / 0(4)~20mA；2组

文件 / 图纸
产品规格说明书和CE（LVD）证书PDF可按需提供。

技术规格

• 扭矩范围：2–40 Nm
• 控制信号：ON-OFF 或 0(2)-10V / 0(4)-20mA
• 电源选项：24V DC / 24V AC / 85–265V AC（按型号）
• 功耗：工作 4.5W；待机 0.5W
• 防护等级：IP54
• 工作温度：-20℃ 至 +50℃
• 噪声：≈46 dBA（1 m）
• 手动调节与过载保护集成
• 转角：额定 90°，最大 95°
• 最小轴长：>50 mm；重量：<1.3 kg
