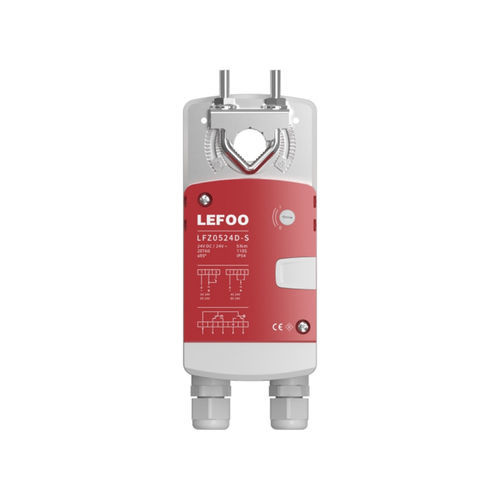

电动风门致动器 LFZ05

机动旋转部分回转式

产品概述
LFZ05 风阀执行器为直联式设计，采用无刷电机，适用于 HVAC 及机械通风系统的风阀控制。支持多种控制方式（开/关、2点、3点、0(2)-10 VDC、0(4)-20 mA、RS485），运行噪声低、寿命长，端子盒和防水电缆密封套便于现场接线。

适用场景

• 楼宇自动化系统（HVAC）
• 商用建筑机械通风
• 工业通风与空气处理
• 公共设施及大型设备通风

主要规格

• 型号：LFZ05
• 扭矩：5 Nm
• 转角：≤95°
• 全行程运行时间：110 s
• 噪声等级：1 m 处 ≤40 dB
• 使用寿命：100,000 次循环（全行程）
• 防护等级：IP54
• 工作温度：-20 °C 至 60 °C
• 存储温度：-40 °C 至 80 °C
• 最大环境湿度：5%–95% 无冷凝（EN 60730-1）

电气参数

• 额定电压：AC/DC 24 V 50/60 Hz；AC 100–240 V 50/60 Hz
• 电压范围：AC/DC 19.2–28.8 V；AC 85–264 V
• 功耗：运行 <4.5 W；保持 <1 W
• 电气等级：III 类（SELV）或 II 类（双重绝缘）
• 控制信号：开/关、2点、3点、0(2)-10 VDC、0(4)-20 mA、RS485
• 反馈方式：无 / 0(2)-10 VDC / 0(4)-20 mA / RS485
• 反馈开关：2 × SPDT 250 V / 3 A
• 电气连接：端子连接（14–22 AWG）

机械与尺寸

• 可直接与风阀轴联接安装
• 要求风阀轴长度：>50 mm
• 轴规格兼容：Ø6–16 mm 圆轴或 □8×8–12×12 mm 方轴
• 重量：0.65 kg（24 V 开/关型）
• 详细尺寸请参照尺寸图

安装与注意事项

• 旋转方向可通过旋钮选择；可通过按钮脱离齿轮实现手动复位
• 根据所选控制模式正确接线，并使用推荐电缆规格
• 重要：带 RS485 输出且使用交流电源的产品，必须使用隔离电源
• 适用于商用及轻工业 HVAC 环境；安装前请确认环境条件
