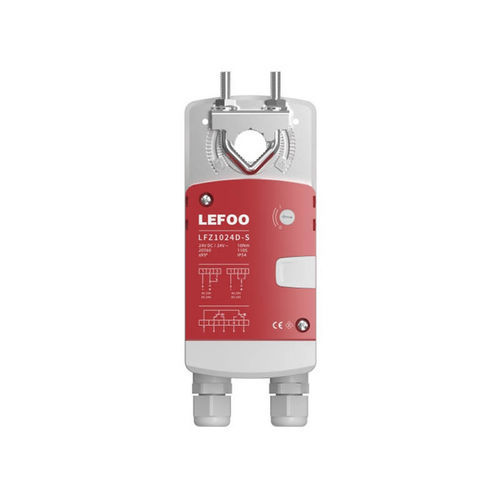

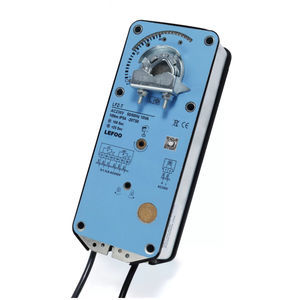

电动风门致动器 LFZ10

机动旋转部分回转式

概述
LFZ10 风门执行器采用无刷电机，具有长寿命、低运行噪声和可靠的工作性能。支持 On/Off（2点/3点）、0(2)-10 VDC、0(4)-20 mA 及 RS485 控制。直连设计可直接安装于风门轴上。可拆卸端子盒和防水电缆密封头便于现场布线。适用于商业、工业与公共建筑的 HVAC 与楼宇自控系统中的风门驱动。

主要特点

• 用于楼宇自控与机械通风系统（HVAC）的风门驱动
• 直连设计，适配多种轴径的直接安装
• 手动操作按钮可在断电时释放齿轮以进行手动复位
• 适用于最大约 1.5 m² 的风门
• 可拆卸端子盒与防水电缆密封头，便于安装与布线

技术规格

• 型号系列：LFZ10
• 电机类型：无刷电机
• 额定电压：AC/DC 24 V 50/60 Hz；AC 100–240 V 50/60 Hz
• 电压范围：AC/DC 19.2–28.8 V；AC 85–264 V
• 功耗：运行 < 4.5 W；保持 < 1 W
• 电气等级：三级（SELV）；二级（双重绝缘）
• 电气连接：端子连接（14–22 AWG）
• 控制模式：On/Off（2/3 点）；0(2)-10 VDC；0(4)-20 mA；RS485
• 反馈选项：无；0(2)-10 VDC；0(4)-20 mA；RS485
• 反馈开关：2 × SPDT 250 V / 3 A
• 扭矩：10 N·m
• 旋转角度：≤95°；全行程运行时间：110 s
• 兼容风门面积：约 1.5 m²（最大）
• 噪声水平：1 m 处 ≤40 dB
• 位置指示：机械指示器
• 使用寿命：100,000 次全行程循环
• 防护等级：IP54
• 工作温度：-20 至 60 °C；存储温度：-40 至 80 °C
• 湿度：5–95% 无冷凝（EN 60730-1）
• 风门轴：轴长 > 50 mm；圆 Ø6–15 mm；方 8×8–12×12 mm
• 单体重量示例：0.65 kg（24 V On/Off 型）

安装与注意事项

• 旋转方向可通过旋钮开关选择；调试前确认方向
• 使用手动释放按钮可在维护或断电时解除齿轮以进行手动定位
• 使用带 RS485 输出的交流电源时，必须使用隔离电源
• 遵守端子接线范围（14–22 AWG）及外形安装图纸尺寸
