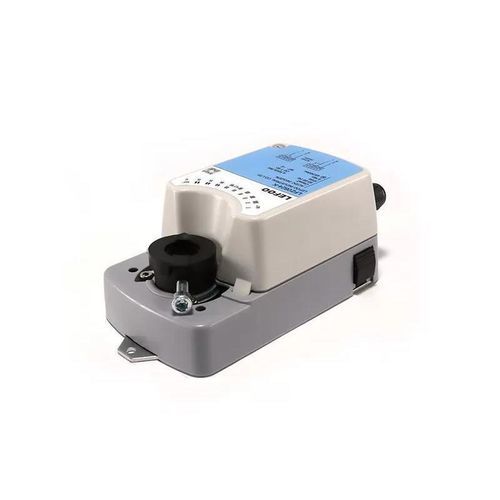

电动风门致动器 LFZ-Q series

旋转90°IP54

产品概述
LFZ-Q 系列电动风阀执行器采用直流或无刷电机，提供快速响应的多种扭矩选项（5、8、16、24、40 Nm）。适用于铁路通风、通风系统、实验室及工业 HVAC 等需要快速控制的场景，可安装于方轴、圆轴或定制轴，并具备手动切换、位置指示及完整的过载保护功能。

主要参数

• 扭矩选项：5 / 8 / 16 / 24 / 40 Nm（参数表中亦提及 48 Nm）
• 供电：DC24V、AC24V 50/60Hz、AC100–240V（额定范围 AC/DC 19–28.8V / AC85–265V）
• 功耗：运行 4.5 W；待机 0.5 W
• 防护等级：IP54；电气等级：SELV / 双重绝缘
• 转角：额定 90°（最大 95°）；转向可通过 DIP 开关选择
• 噪声：约 46 dBA（1 m）；工作温度 -20°C 至 +50°C；存储 -30°C 至 +80°C
• 电缆/端子：电缆 0.5 mm²；端子最大 2 mm²

型号示例

• LFZ-Q0524/230-K/KF — 5 N·m；24V/230V；3.5 s；开关式控制；两组辅助开关
• LFZ-Q0824/230-M/MF — 8 N·m；24V/230V；8 s；0(2)–10 V / 0(4)–20 mA；两组辅助开关
• LFZ-Q1624/230-M/MF — 16 N·m；24V/230V；16 s；模拟控制；两组辅助开关
• LFZ-Q2424/230-M/MF — 24 N·m；24V/230V；< 30 s；模拟控制；两组辅助开关
• LFZ-Q4024/230-M/MF — 40 N·m；24V/230V；< 30 s；模拟控制；两组辅助开关

安装与特点

• 安装：兼容方轴、圆轴及其它轴型；最小轴长 > 50 mm
• 通过齿轮解锁按钮实现手动调节；具备手动限位功能
• DIP 开关选择转向；位置由角度指示器显示
• 具备全过载保护；整机重量 < 1.3 kg

订购信息
后缀 -KF / -MF 表示带辅助开关的型号；订购时请提供完整型号标识。

典型应用

• HVAC 与楼宇自动化
• 铁路通风系统
• 洁净室与实验室
• 工业通风与水处理系统
