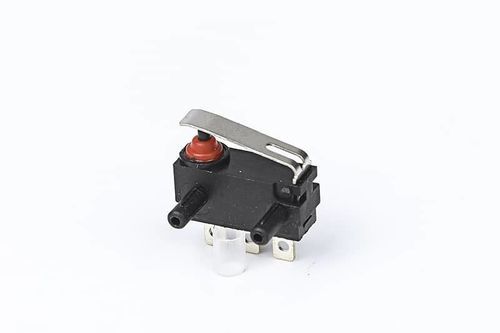

单极微型开关 FSK-20-001ULCQCC-US UL
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 功能
- 单极
- 保护水平
- UL
- 规范
- ENEC, CQC, C-US UL
- 安装类型
- 底板安装, 印刷电路板
- 其他特性
- 微动, 超小型
- 主电流
最少: 0.1 A
最多: 3 A
- 电压
最少: 12 V
最多: 250 V
- 温度
最少: -25 °C
(-13 °F)最多: 105 °C
(221 °F)
产品介绍
产品概述
开关技术特性
技术规格
- 型号：FSK-20-001
- 电流选项：0.1A、3A
- 电压：AC 125V / 250V，DC 12V / 24V
- 认证：UL、cUL (CSA)、VDE、ENEC、CQC
开关技术特性
- 电气额定 — 0.1A @ 250VAC（其他选项：3A）
- 操作力 — 1.0–2.5 N
- 接触电阻 — ≤300 mΩ
- 绝缘电阻 — ≥100 MΩ（500 VDC 测量）
- 耐电压 — 非连接端子间 500 V；端子与金属外壳间 1500 V
- 电气寿命 — ≥50,000 次循环
- 机械寿命 — ≥100,000 次循环
- 工作温度 — -25 至 105 °C
- 工作频率 — 电气：15 次；机械：60 次
- 抗振性 — 频率 10–55 Hz；振幅 1.5 mm；三方向
- 可焊性 — 浸没部分 >80% 被焊料覆盖；推荐焊接：235 ±5 °C（浸焊 2–3 s）
- 焊接热耐性 — 浸焊：260 ±5 °C（5 ±1 s）；手工焊：300 ±5 °C（2–3 s）
- 测试条件 — 环境温度 20 ±5 °C；相对湿度 65 ±5%；气压 86–106 kPa
技术规格
- 型号标识：FSK-20-001
- 电气额定：0.1A @ 250VAC（可选 3A）
- 操作力：1.0–2.5 N
- 接触电阻：≤300 mΩ
- 绝缘电阻：≥100 MΩ（500 VDC）
- 耐电压：非连接端子间 500 V；端子与金属外壳间 1500 V
- 电气寿命：≥50,000 次循环
- 机械寿命：≥100,000 次循环
- 工作温度范围：-25 至 105 °C
- 工作频率：电气 15 次；机械 60 次
- 抗振性：10–55 Hz，振幅 1.5 mm
- 可焊性：>80% 覆盖；建议浸焊：235 ±5 °C，2–3 s
- 焊接热耐性：浸焊 260 ±5 °C（5 ±1 s）；手工焊 300 ±5 °C（2–3 s）
- 测试条件：20 ±5 °C，65 ±5% RH，86–106 kPa
- 认证：UL、cUL (CSA)、VDE、ENEC、CQC
