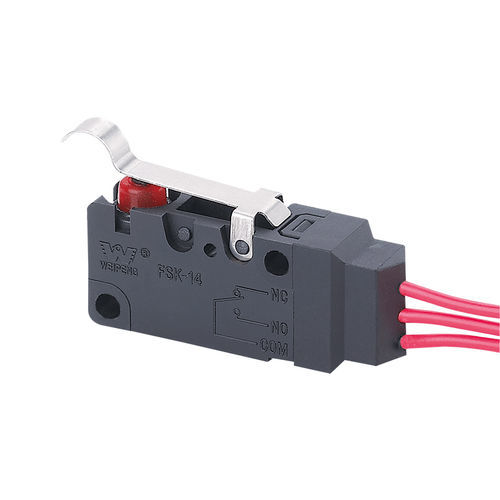

SPDT微型开关 FSK-14-5A-036

CQCC-US ULENEC

产品概述
用于控制和信号应用的超小型瞬动微动开关。额定电流：5(2)A 和 10(3)A。额定电压：AC 125V / 250V，DC 30V。认证：UL、cUL (CSA)、VDE、ENEC、CQC。

尺寸表
请参阅产品页面提供的尺寸表图片。

开关技术特性（表）
ITEM / （技术参数） / 值
1)（电气额定） / 0.1A 250VAC
2)（操作力） / 1.0 ~ 2.5N
3)（接触电阻） / ≤ 300 mΩ
4)（绝缘电阻） / ≥ 100 MΩ（500 VDC）
5)（耐电压）（非连接端子间） / 500 V / 0.5 mA / 60 s
（端子与金属框架间） / 1500 V / 0.5 mA / 60 s
6)（电寿命） / ≥ 50,000 次
7)（机械寿命） / ≥ 100,000 次
8)（工作温度） / -25 ~ 105 °C
9)（工作频率） / （电气）：15 次；（机械）：60 次
10)（抗振动） / 频率：10 ~ 55 Hz；振幅：1.5 mm；三方向
11)（可焊性） / 浸没部分应有超过 80% 被焊料覆盖；焊接温度：235 ± 5 °C（浸没时间）：2 ~ 3 s
12)（焊接耐热性） / （波峰焊）：260 ± 5 °C，5 ± 1 s；（手工焊）：300 ± 5 °C，2 ~ 3 s
13)（测试条件） / 环境温度：20 ± 5 °C；相对湿度：65 ± 5 % RH；大气压：86 ~ 106 kPa

特性 / 技术规格

• 型号：FSK-14-5A-036
• 额定电流：5(2)A 和 10(3)A
• 电气额定示例：0.1A 250VAC
• 操作力：1.0 ~ 2.5 N
• 接触电阻：≤ 300 mΩ
• 绝缘电阻：≥ 100 MΩ（在 500 VDC 测量）
• 耐电强度：非连接端子间 500 V，端子到金属框架 1500 V；测试电流 0.5 mA，60 s
• 电寿命：≥ 50,000 次
• 机械寿命：≥ 100,000 次
• 工作温度范围：-25 °C 至 105 °C
• 工作频率：电气 15 次，机械 60 次
• 振动：10–55 Hz，振幅 1.5 mm，三方向
• 可焊性：浸没部位 >80% 被覆盖；焊接温度 235 ± 5 °C，浸没 2–3 s
• 焊接耐热性：波峰焊 260 ± 5 °C（5 ± 1 s）；手工焊 300 ± 5 °C（2–3 s）
• 测试条件：20 ± 5 °C、65 ± 5 % RH、86–106 kPa
• 认证：UL、cUL (CSA)、VDE、ENEC、CQC
